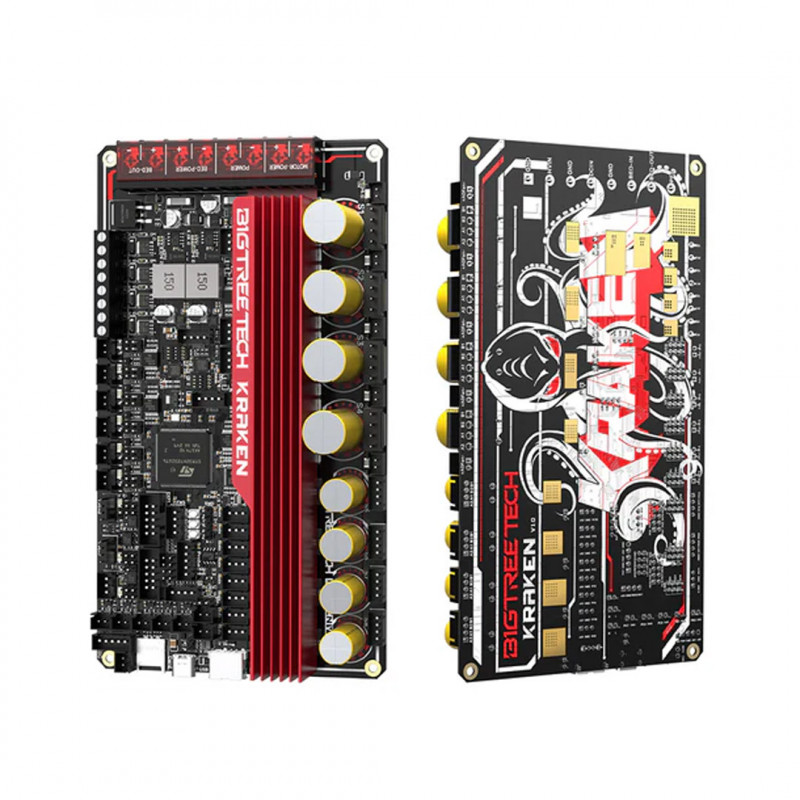

Kraken V1.0 Scheda Madre per Stampanti 3D 8 Assi - BIGTREETECH

La scheda BIGTREETECH Kraken V1.0 è una scheda madre avanzata a 32 bit progettata per stampanti 3D di grandi dimensioni. Sviluppata da Shenzhen Biqu Technology Co., Ltd., questa potente scheda è ottimizzata per il controllo dei motori passo-passo ad alta tensione e alta corrente, semplificando le connessioni complesse e garantendo prestazioni efficienti. Con un design elegante caratterizzato da dissipatori di calore integrati e serigrafia ID, la Kraken combina funzionalità ed estetica.

Caratteristiche Principali:

• Controllo del Motore Senza Sforzo: Driver integrati 8*TMC2160 supportano 24V-60V, garantendo un funzionamento fluido senza necessità di installazioni aggiuntive.
• Supporto per Doppia Testina di Stampa: Alimentato dal chip H723, consente la funzionalità simultanea delle doppie testine di stampa per una maggiore produttività.
• Connettività Versatile: Include interfacce per l'integrazione con SBC, come BTT PI e Raspberry Pi, offrendo opzioni di controllo flessibili.
• Gestione Precisa della Temperatura: Supporta doppio MAX31865 e PT100/PT1000 per un controllo preciso della temperatura.
• Capacità di Interfaccia Espansa: Doppie interfacce CAN per configurazioni di stampa 3D versatili.
• Protezione Potenziata: Dotata di un circuito e-fuse per una robusta protezione della scheda madre.
• Supporto Firmware: Compatibile con Klipper, Marlin, RRF (RepRapFirmware)

Introduzione Interfacce

• Alimentazione USB: Quando il Kraken è alimentato, la luce dell'indicatore di alimentazione diventa rossa, segnalando un'alimentazione normale. VUSB è il pin di selezione dell'alimentazione, che deve essere collegato con un jumper solo quando si alimenta la scheda tramite USB.
• Driver Motori Passo-passo: Driver TMC2160 integrato in modalità SPI. Non è necessario alcun jumper per selezionare la modalità; utilizzare direttamente la modalità SPI. Quando si utilizza l'homing senza sensore, inserire il jumper; in caso contrario, lasciarlo scollegato. Connessione DIAG come segue:
• Selezione Tensione Ventola PWM: Impostare la tensione di uscita a 5V, 12V o 24V tramite un jumper. La corrente di uscita dell'interfaccia della ventola è di 1A. Assicurarsi di confermare la tensione supportata dalla ventola prima di selezionare per evitare danni, per i quali la nostra azienda non è responsabile.

Possibili Connessioni:

• MicroProbe V2.0
• Spegnimento Automatico (Relay V1.2)
• Display EXP1+EXP2 e MINI12864 V2.0
• RGB
• Servo
• Cablaggio I2C (Sensore di Temperatura e Umidità)
• Ventola a 2 pin
• Interruttore di Prossimità
• Ventola PWM a 4 pin e Connessione Raffreddamento ad Acqua
• Raspberry Pi

Stampanti Ideali su cui installare la scheda Kraken V1.0 di Bigreetech:

• Voron2.4
• Voron Trident
• Vzbot
• HevORT
• RatRig V-CORE 3

La confezione contiene: 1 x BIGTREETECH Kraken V1.0 Scheda Madre per Stampanti 3D 8 Assi
