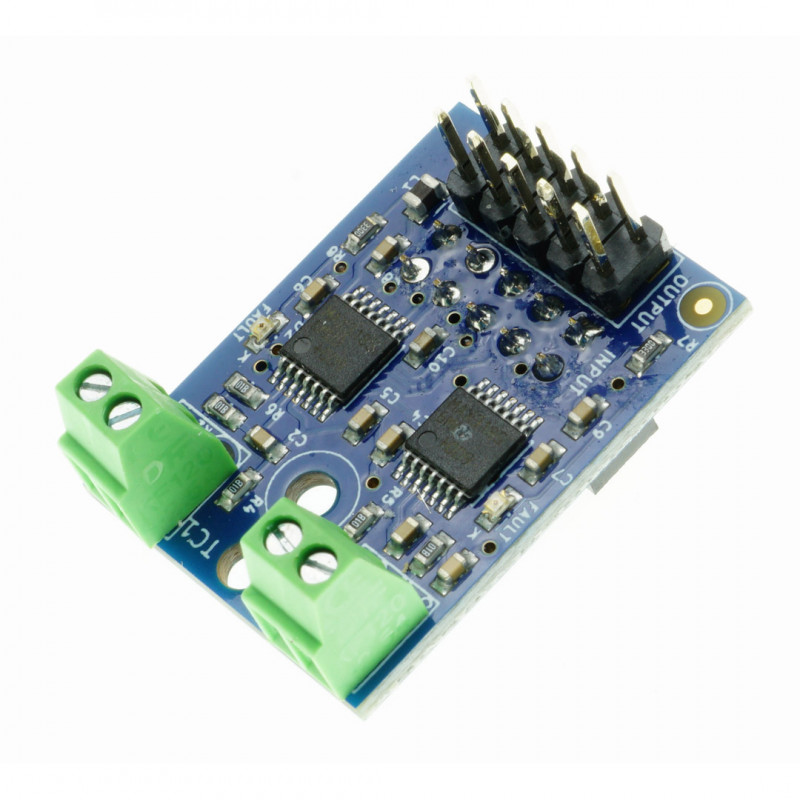

Duet3D MAX31856 Thermocouple daughterboard v1.1 - espansione per schede Duet 2 e Duet 3

Si tratta di una scheda figlia progettata specificamente per le schede di controllo Duet3D, questa espansione consente di collegare due termocoppie.

L'espansione per termocoppie è compatibile con tutte le schede principali di Duet 2 e Duet 3, nonché con l'espansione 3HC.

Questa scheda è basata sul MAX31856, pertanto sono supportati diversi tipi di termocoppie (K, J, N, R, S, T, E e B).

Grazie al modulo MAX31856 si ottiene un segnale digitale partendo da quello analogico delle termocoppie. Ecco che è possibile il controllo di temperatura sulle schede Duet anche attraverso sonde molto precise e con range di temperatura più esteso dei normali termistori.

Per esempio Duet2 Wifi e Duet2 Ethernet supportano fino a due espansioni per sonde di temperatura sovrapposte tra loro, con altre due aggiuntive installate su una scheda di espansione Duex2 o Duex5. Ecco che con 4 espansioni sono supportate in totale 8 termocoppie.
Le espansioni per termocoppie e sensori di temperatura PT100 possono essere combinate e abbinate tra loro sulla stessa scheda madre.

Per le termocoppie e i sensori di temperatura consultate la sezione dedicata sul sito.
