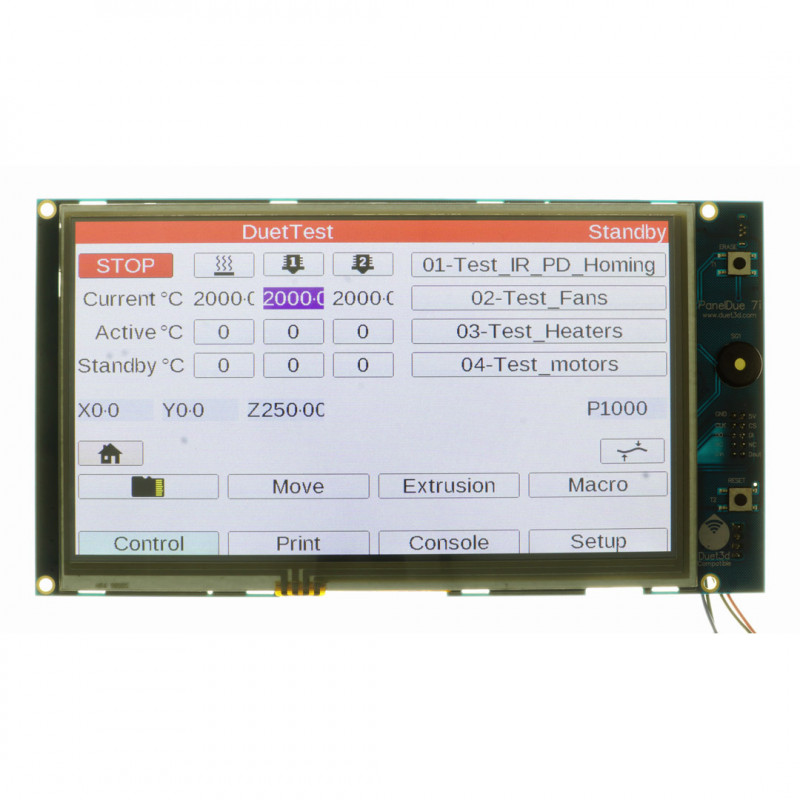

Duet3D PanelDue Integrated 5'' v1.0 - schermo touch a colori pre-configurato per schede Duet 2 e Due

PanelDue è un controller touchscreen a colori per schede madri Duet e altre schede di controllo per cnc e stampanti 3D che lo supportano.

Arriva già configurato e con firmware installato per funzionare con tutte le schede madri della famiglia Duet 2 e Duet 3. Basta collegarlo a una delle schede madri Duet tramite il cavo in dotazione ed è pronto per essere utilizzato.

La versione integrata è costituita da pannelli LCD TFT di alta qualità da 7 o 5 pollici con risoluzione di 800x 480 pixel, realizzati su misura da uno dei principali produttori, con il controller PanelDue integrato sul PCB dell'LCD.

La scheda di controllo e il firmware supportano 3 dimensioni dello schermo: 4,3 ", 5" e 7 ", a due risoluzioni: 480 × 272 (display da 4,3 pollici) o 800 × 480 pixel (display da 5 e 7 pollici).

La risoluzione inferiore del display da 4,3 "significa che non è possibile visualizzare tante informazioni sullo schermo, ad esempio un massimo di 4 estrusori.

Specifiche di collegamento:

• Alimentazione a 5 V dalla scheda madre a 2 fili.
• Interfaccia seriale asincrona a 2 fili con livello del segnale 3,3 V (ingresso tollera fino a 5 V).
• I collegamenti per la scheda micro SD integrata nel PCB dello schermo sono disponibili tramite un cavo a nastro a 10 vie lungo 300 mm (lunghezza massima consigliata). Non è necessario questo collegamento per il funzionamento dello schermo, infatti la SD presente qui è in aggiunta a quella della scheda madre che funge già da memoria per i file gcode della macchina.

Il cavo a 4 fili per collegare PanelDue alla scheda madre Duet 2 o Duet 3 ( 2 fili per le connessioni seriali e 2 fili per alimentazione) è fornito con lo schermo (ha una lunghezza di circa 1m).
