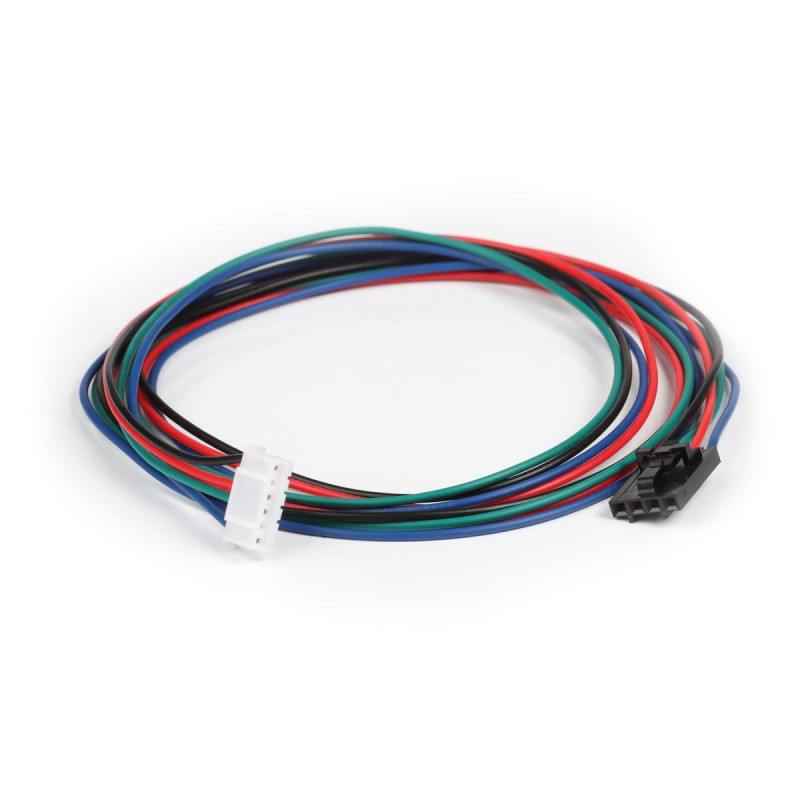

La longueur du câble est de 700 mm, le connecteur de câble Dupont à 4 broches avec fonction de verrouillage au connecteur JST-XH6 à 6 broches.
Ce câble est câblé par défaut pour le moteur Nema17 avec des engrenages de 40 mm.
Le câblage spécifié de ce câble est indiqué ci-dessous :
Côté contrôleur Côté moteur
PIN 1 ----------------- PIN
2 ----------------- PIN 4 PIN
3
----------------- PIN 4 ----------------- PIN 6
Si ce câble est utilisé avec le moteur Pancake de 25 mm, la position des deux fils centraux doit être inversée pour obtenir une connexion correcte.
Côté contrôleur Côté moteur
PIN 1 ----------------- PIN
2 ----------------- PIN
3 ----------------- PIN 4 PIN
4 ----------------- PIN 6
