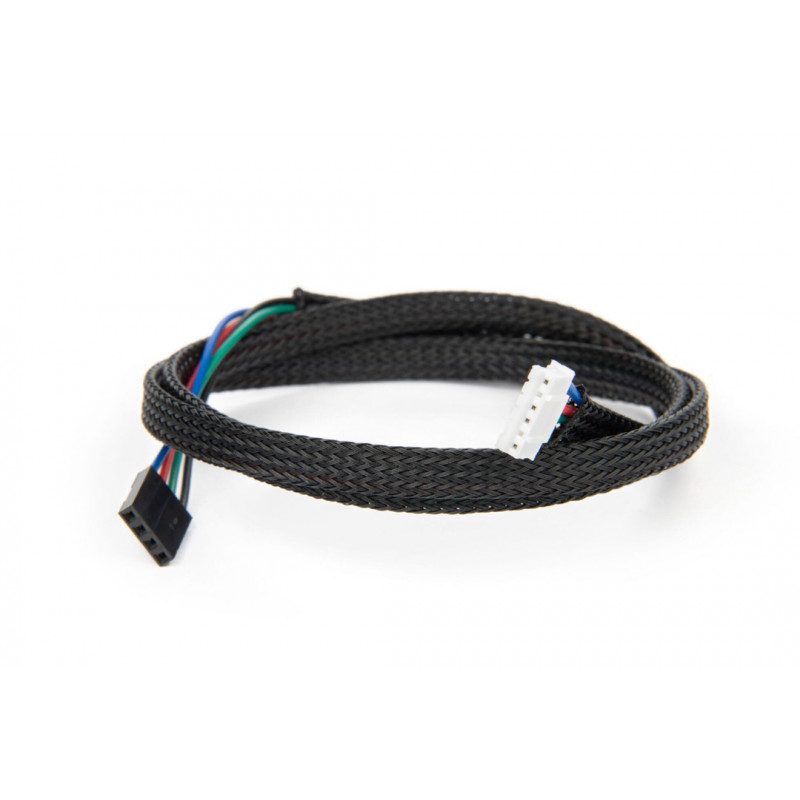

Câbles de 70 cm pour moteurs pas à pas avec connecteur JST-XH6 à 6 broches pour la connexion des moteurs pas à pas Bondtech.
Disponible en 3 variantes d'interface de câble pour la connexion aux contrôleurs ou à d'autres câbles de moteurs pas à pas.
CÂBLE DE CONNEXION JST-XH6 À JST-PH6
Côté moteur pas à pas
PIN 1 ? UNE BROCHE
2
BROCHE 3 ? B
PIN 4 ? C
BROCHE 5
BROCHE 6?
D
Du côté du contrôleur
PIN 1?
B
BROCHE 2
BROCHE 3?
C
PIN 4?
UNE
BROCHE 5
BROCHE 6 ? D
Cette configuration agit comme un câble d'extension et permet de connecter les moteurs pas à pas Pancake Nema17 de 25 mm aux câbles des moteurs pas à pas Creality.
Pour différentes applications, il peut être nécessaire d'intervertir certains fils. Assurez-vous qu'il suit les schémas de votre application.
CABLE DU MOTEUR PASSEUR AVEC JST-XH6 AU
CÔTÉ DU PC2510
Moteur pas à pas
PIN 1 ? UNE BROCHE
2
BROCHE 3 ? B
PIN 4 ? C
BROCHE 5
BROCHE 6?
D
Du côté contrôleur
PIN 1?
D
PIN 2?
C
PIN 3 ? B
PIN 4 ? A Il s'agit d'
un câble de moteur pas à pas.
Pour connecter des moteurs pas à pas Nema17 40mm, il faut intervertir les 2 fils du milieu. Pour différentes applications, il peut être nécessaire de conserver ou d'échanger certains fils. Assurez-vous qu'il suit les schémas de votre application.
CABLE MOTEUR
PAS A PAS AVEC JST-XH6 VERS DUPONT PAS DE VERROUILLAGE
MOTEUR PAS A PAS COTE
BROCHE 1 ? UNE BROCHE
2
BROCHE 3 ? B
PIN 4 ? C
BROCHE 5
BROCHE 6?
D
Du côté contrôleur
PIN 1?
A
PIN 2 ? B
PIN 3?
C
PIN 4 ? D
C'est un câble de moteur pas à pas.
Pour connecter des moteurs pas à pas Nema17 40mm, il faut intervertir les 2 fils du milieu. Pour différentes applications, il peut être nécessaire de conserver ou d'échanger certains fils. Assurez-vous qu'il suit les schémas de votre application.
