Les ventilateurs de refroidissement... Ils sont partout, et ils servent à garder les choses au frais, généralement les appareils électroniques.
On pourrait légitimement penser : "Ces ventilateurs sont plutôt bons pour déplacer l'air et garder les choses au frais ; peut-être que je peux utiliser un de ces ventilateurs d'ordinateur pour garder mon widget au frais", suivi de près par le fait de lever les mains en signe de confusion à la vue d'un connecteur à 3 ou même 4 broches. OK, l'alimentation prend deux broches mais à quoi servent ces autres broches et comment les utiliser pour convaincre ce ventilateur de garder mes affaires au frais ?
Le EMC2101 de Microchip/SMSC est un contrôleur de ventilateur avec surveillance de la température, et il s'occupera de tout cela pour vous. Sortie PWM programmable et entrée tachymétrique, avec détection de la température interne et externe, avec une précision de 1°C, c'est un ami parfait pour tout ventilateur de PC à 3 ou 4 broches que vous pouvez trouver.
Les ventilateurs de PC à quatre broches ont une broche d'alimentation et une broche de masse (rouge et noire), puis deux autres broches. L'une de ces broches supplémentaires, la broche PWM, vous permet de régler la vitesse du ventilateur. La dernière broche TACH est destinée à une sortie tachymétrique qui permet au EMC2101 de surveiller la vitesse du ventilateur pour s'assurer qu'il fonctionne comme prévu. Au lieu d'utiliser une sortie PWM et une entrée de compteur sur votre microcontrôleur, cette puce s'occupera de tout cela pour vous, par le biais de l'I2C de tous les jours.
En plus de vous permettre de contrôler un ventilateur, le EMC2101 comprend un capteur de température interne, ainsi que des connexions pour une diode de détection de température externe. Si vous utilisez un capteur de température externe, vous pouvez même configurer une table de conversion (LUT) qui vous permet de définir différentes vitesses de ventilation en fonction de la température, et l'EMC2101 ajustera automatiquement la vitesse en fonction de la température.
Cette petite puce soignée peut facilement être utilisée pour contribuer au refroidissement ou à la ventilation de votre prochain projet. Vous pouvez même l'utiliser pour atténuer un projet existant ou modifier un appareil électronique bruyant doté d'un ventilateur puissant. En vous permettant de faire fonctionner un ventilateur à des vitesses plus lentes lorsque les besoins en refroidissement sont modérés, l'EMC2101 peut contribuer à atténuer le bruit de vibration causé par les ventilateurs fonctionnant à pleine vitesse.

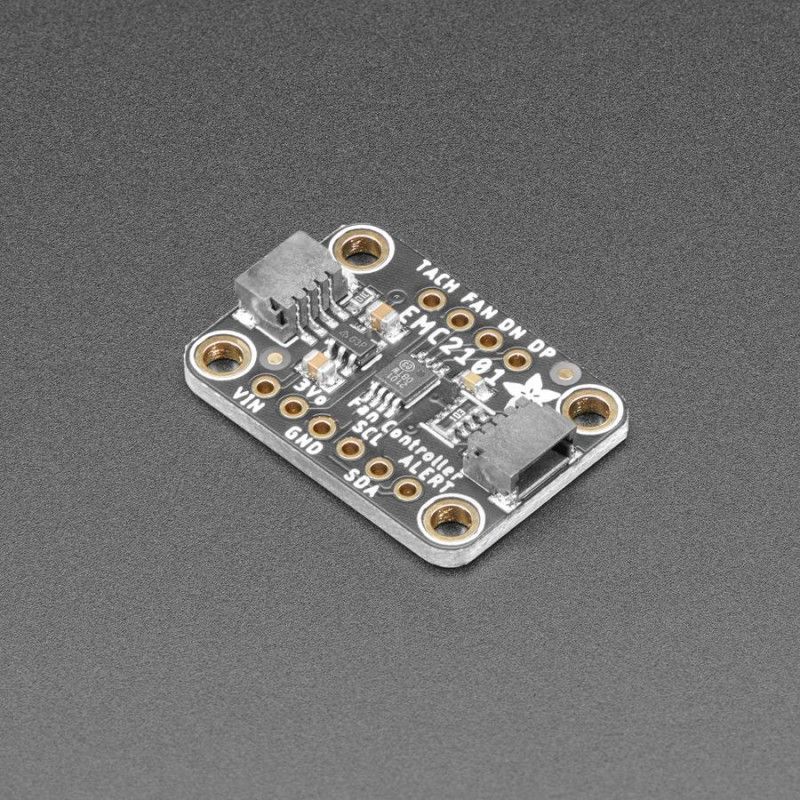

Livré sur un circuit imprimé personnalisé Stemma QT, le breakout EMC2101 de Adafruit est prêt à vous aider à intégrer un ventilateur dans votre projet en le rendant facile à utiliser avec une gamme de dispositifs. Un régulateur de tension et des broches tolérantes à 5V vous permettent de l'utiliser avec des microcontrôleurs ou des ordinateurs monocartes de 3,3V ou 5V. Les connecteurs STEMMA QT pour le bus I2C, compatibles avec SparkFun qwiic, inclus, vous permettent de réaliser des connexions faciles sans soudure à votre dispositif de contrôle, et les connecteurs standard facilitent le prototypage sur planche d'essai. Le câble QT n'est pas inclus, mais nous en avons une variété dans le magasin.
Adafruit bibliothèques, schémas de câblage et exemples de code pour Arduino, CircuitPython et Python complètent le paquet. Comme c'est fantastique !
LEARN
Primary Guide : EMC2101 Fan Controller and Temperature sensor - Circulation de l'air basée sur la température ? Je suis un fan !
