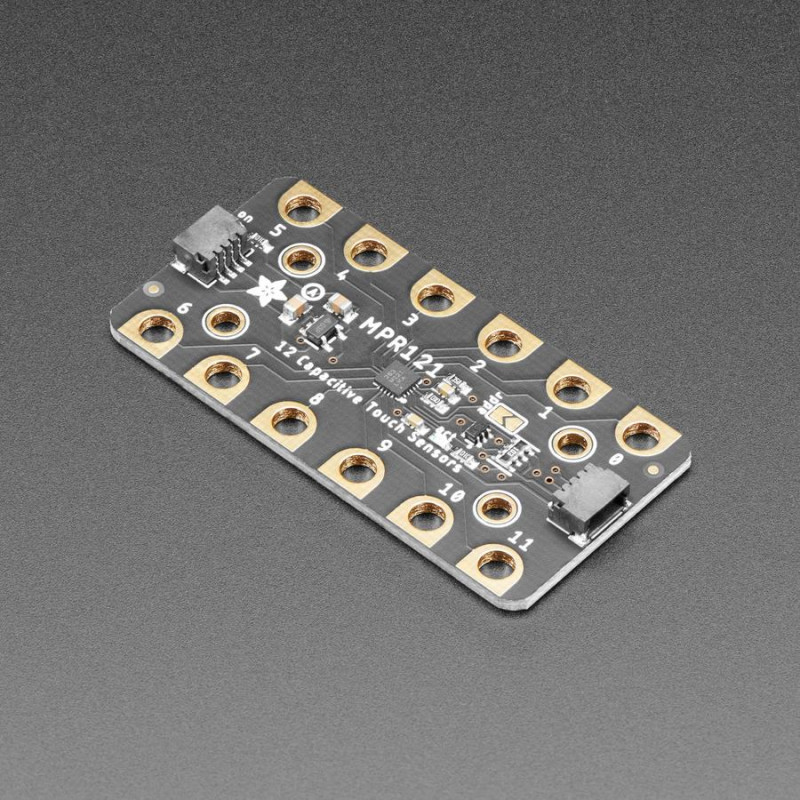

Ajoutez de nombreux capteurs tactiles à votre prochain projet de microcontrôleur grâce à cette carte d'extension pour capteurs tactiles capacitifs à 12 canaux, facile à utiliser et mettant en vedette le MPR121.
Cette puce peut gérer jusqu'à 12 pavés tactiles individuels avec un connecteur STEMMA QT prêt à l'emploi et de grands pavés adaptés aux pinces crocodiles et crocodiles. C'est une solution sans soudure pour la détection tactile capacitive.
Le MPR121 prend en charge la lecture de données via I2C, ce qui peut être mis en œuvre avec presque tous les microcontrôleurs. Vous pouvez sélectionner l'une des 2 adresses avec la broche ADDR (soudez-la à proximité pour l'adresse alternative), pour un total de 24 pastilles tactiles capacitives sur un bus I2C à 2 fils. L'utilisation de cette puce est beaucoup plus facile que la détection capacitive avec des entrées analogiques : elle gère tout le filtrage pour vous et peut être configurée pour plus ou moins de sensibilité.
Ce capteur se présente sous la forme d'une minuscule puce difficile à souder. C'est pourquoi Adafruit l'a placée sur une carte de sortie pour vous. Comme il s'agit d'une puce 3V uniquement, ils ont ajouté un régulateur 3V et un décalage de niveau I2C afin de pouvoir l'utiliser en toute sécurité avec n'importe quel microcontrôleur/processeur 3V ou 5V comme Arduino. Ils ont même ajouté une LED sur la ligne IRQ afin qu'elle clignote lorsque des contacts sont détectés, ce qui facilite un peu le débogage à vue.
Livré avec une planche entièrement assemblée. Pour les contacts, nous vous suggérons d'utiliser une feuille de cuivre, du nylon métallique ou du pyralux, puis de connecter une pince crocodile du matériau conducteur à l'un des grands plots du circuit imprimé.
Pour rendre son utilisation aussi simple que possible, Adafruit a placé le MPR121 sur un circuit imprimé de rupture dans le facteur de forme Stemma QT avec un soupçon de circuits de soutien pour vous donner des options lors des tests. Vous pouvez utiliser soit une planche à pain, soit les connecteurs STEMMA QT compatibles avec le qwiic SparkFun, et la compatibilité avec les niveaux de tension 5V que l'on trouve couramment sur les Arduinos, ainsi que la logique 3,3V utilisée par de nombreuses autres cartes comme la Raspberry Pi ou les Feathers. Le câble QT n'est pas inclus, mais nous en avons une variété dans la boutique pour un support plug-and-play rapide.
La mise en route est un jeu d'enfant avec les bibliothèques et les didacticiels Arduino et CircuitPython/Python. Vous serez opérationnel en quelques minutes, et si vous utilisez un autre microcontrôleur, il est facile de porter le code.
Bien sûr, nous ne vous laisserions pas avec une fiche technique et un "bonne chance" ! - Adafruit a écrit un tutoriel détaillé montrant comment câbler le capteur, l'utiliser avec un Arduino, et un exemple de code qui permet au capteur d'enregistrer des données et de détecter votre toucher !
DÉTAILS TECHNIQUES
Dimensions du produit : 51,0 mm x 25,2 mm x 4,5 mm / 2,0" x 1,0" x 0,2".
