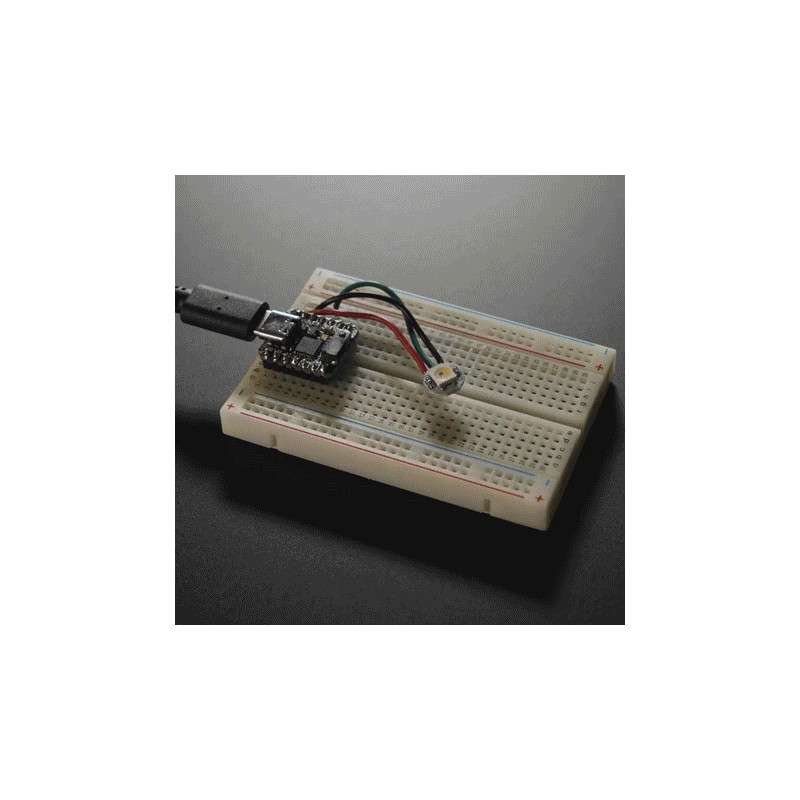

Ce sont les plus petits découpes NeoPixel qui existent ! De minuscules pixels lumineux RVB+blancs pour votre projet.
Ces petits circuits imprimés ne font que 9,1 mm x 9,1 mm et comportent deux séries de trois plots à l'arrière pour souder les fils. Ces DEL ultra-brillantes sont dotées d'un pilote à courant constant intégré au boîtier de la DEL ! Les pixels sont chaînables - vous n'avez donc besoin que d'une seule broche/fil pour contrôler autant de DEL que vous le souhaitez.
Ces pixels ont une capacité de couleur complète de 32 bits (24 bits RVB et 8 bits de blanc), le PWM étant pris en charge par la puce du contrôleur. Comme la LED est très lumineuse, vous avez besoin de moins de courant/de puissance pour obtenir les effets que vous souhaitez. Le pilote est à courant constant. Il n'y a donc pas de problème si la puissance de votre batterie change ou fluctue un peu.
Le NeoPixel est "divisé", une moitié est le RGB que vous connaissez et aimez, l'autre moitié est une LED blanche avec un phosphore jaune. Non éclairé, il ressemble à un bus scolaire. Allumées, elles sont incroyablement lumineuses (j'ai mal aux yeux) et peuvent être contrôlées avec un PWM de 8 bits par canal (8 x 4 canaux = 32 bits de couleurs au total). Idéal pour ajouter de nombreux points blancs chauds et colorés à votre projet !
Notez qu'il s'agit de RGBW et que vous devrez donc vous assurer que votre contrôleur NeoPixel est configuré pour RGBW plutôt que pour le standard/par défaut RGB !
Chaque pixel consomme environ 70 mA (les quatre DEL RVBW sont allumées pour une luminosité maximale). Un Arduino peut gérer jusqu'à 350 pixels à 30 FPS (il n'aura plus de mémoire vive après cela). En utilisant un câble ruban, vous pouvez les espacer jusqu'à 6" (au-delà, vous risquez d'avoir des chutes de puissance et une corruption des données).
Chaque commande est livrée avec 10 boutons de pixels contrôlables individuellement.
Adafruit a un tutoriel montrant le câblage, les calculs de consommation d'énergie, le code d'exemple pour l'utilisation, etc. pour le NeoPixel. Veuillez noter que vous aurez besoin d'une bibliothèque NeoPixel avec un support RGBW qui n'est pas toujours disponible. Si vous essayez de les contrôler avec une simple bibliothèque NeoPixel 'RGB', vous obtiendrez des résultats très étranges. La bibliothèque NeoPixel de Adafruit prend en charge RGBW mais si vous utilisez autre chose, sachez que cela peut nécessiter quelques modifications. De plus, l'élément LED bleu est proche du phosphore blanc et la lumière y pénètre, de sorte que la lumière bleue aura également un mélange de blanc.
DÉTAILS TECHNIQUES
Dimensions : 9,1mm x 9,1mm x 3,1mm / 0,36" x 0,36" x 0,125"
Poids (une seule carte) : 0,3g
Protocole de vitesse 800 KHz
Conception chaînable
Alimentation 5 VDC (peut fonctionner jusqu'à 3,5V mais la couleur sera atténuée), courant constant 18,5mA par LED (~75mA max total par pixel)
SK6812 Datasheet
