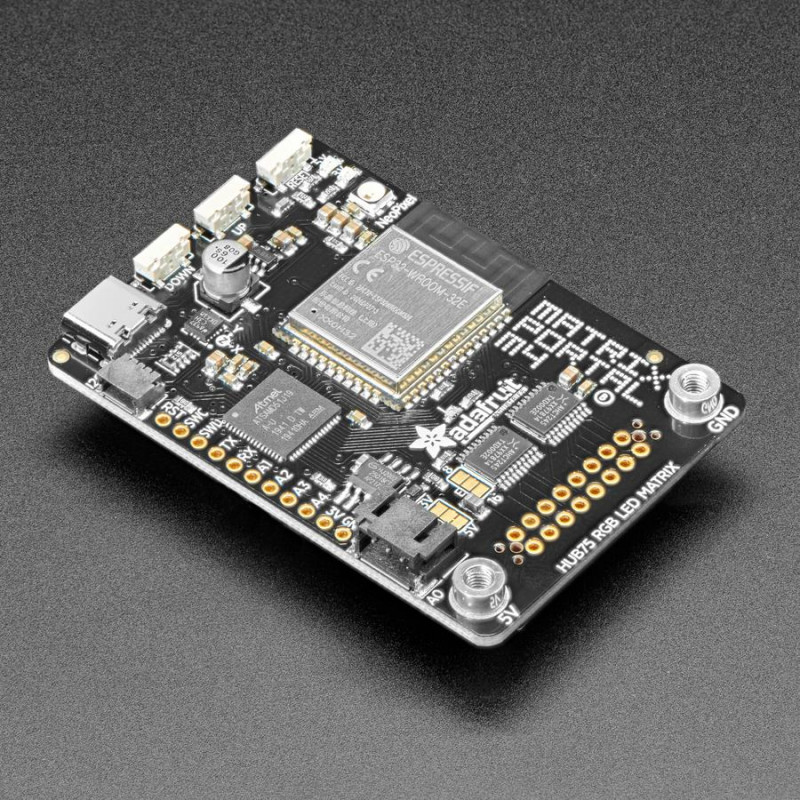

Avec le module complémentaire Adafruit Matrix Portal pour les matrices RVB, il n'y a jamais eu de moyen plus facile de créer de puissants écrans LED connectés à Internet.
Branchez directement à l'arrière de n'importe quel écran compatible HUB-75 de 16x32 à 64x64 ! Utilisez les vis fournies pour fixer le câble d'alimentation aux fiches d'alimentation à l'aide d'un tournevis ordinaire, puis alimentez-le avec n'importe quelle alimentation USB C. (Pour les plus grands projects, alimentez les matrices avec un adaptateur 5V séparé)
Ensuite, codez votre projet en CircuitPython ou Arduino, la bibliothèque de matrices Protomatter fonctionne très bien sur le SAMD51, sachant que vous avez le câblage et le décalage de niveau tout géré. Voici ce que vous obtenez :
Processeur ATSAMD51J19 Cortex M4, 512KB de flash, 192K de SRAM, avec support complet de Arduino ou CircuitPython
Coprocesseur WiFi ESP32 avec support TLS et interface SPI au M4, avec prise en charge complète de Arduino ou CircuitPython
Connecteur USB Type C pour la connectivité des données et de l'alimentation
Connecteur I2C STEMMA QT pour l'utilisation plug-n-play de n'importe lequel de nos dispositifs ou capteurs STEMMA QT
Connecteur JST 3 broches qui dispose également d'une entrée/sortie analogique, par exemple pour ajouter la lecture audio à projects
Accéléromètre LIS3DH pour le sable numérique projects ou la détection de l'orientation.
Connecteurs GPIO comprenant 4 sorties analogiques avec support PWM et SPI pour l'ajout d'autres matériels.
Cavalier de ligne d'adresse E pour utilisation avec des matrices 64x64 (vérifiez votre matrice pour voir quelle broche est utilisée pour l'adresse E !
Deux boutons d'interface utilisateur + un bouton de réinitialisation
Indicateur NeoPixel et LED rouge
Indicateur d'alimentation vert LED pour alimentation 3V et 5V Conne cteur
2x10 socket s'adapte parfaitement aux ports 2x8 HUB75 sans se soucier des erreurs 'off by one'.
Le portail Matrix utilise un ATMEL (Microchip) ATSAMD51J19, et un coprocesseur Wi-Fi Espressif ESP32 avec support TLS/SSL intégré. Le M4 et l'ESP32 forment un excellent couple - et chacun apporte ses propres atouts à cette carte. Le SAMD51 M4 est doté d'un port USB natif, ce qui lui permet de se présenter comme un lecteur de disque, d'agir comme un clavier/souris MIDI ou HID, et bien sûr de démarrer et déboguer via un port série. Il possède également des DAC, ADC, PWM et des tonnes de GPIO, ce qui lui permet de gérer la mise à jour à grande vitesse de la matrice RGB.
Quant à l'ESP32, il dispose de capacités WiFi sécurisées et d'une grande quantité de mémoire flash et de mémoire vive pour mettre les prises en mémoire tampon. En laissant l'ESP32 se concentrer sur le calcul TLS/SSL complexe et sur la mise en mémoire tampon des sockets, il libère le SAMD51 pour servir d'interface utilisateur. Vous bénéficiez d'une excellente expérience de programmation grâce à l'USB native avec des fichiers disponibles pour le glisser-déposer, et vous n'avez pas à dépenser une tonne de temps de processeur et de mémoire pour effectuer le cryptage/décryptage SSL et la gestion des certificats. C'est le meilleur des deux mondes !
Livré avec un MatrixPortal entièrement programmé et assemblé, préprogrammé avec une démo de sable numérique arc-en-ciel pour les matrices LED 32x64.
N'est pas livré avec une matrice RGB (utilisez n'importe quelle matrice compatible HUB75) ou une alimentation USB type C !
DÉTAILS TECHNIQUES
Dimensions du produit : 63,3 mm x 44,5 mm x 16,0 mm / 2,5" x 1,8" x 0,6"
Poids du produit : 17,0 g / 0,6 oz
