Le très attendu BME680 de Bosch vous offre toute la détection environnementale que vous souhaitez dans un petit boîtier. Ce petit capteur possède des capacités de détection de la température, de l'humidité, de la pression barométrique et des gaz COV. Tout sur SPI ou I2C à un prix avantageux !
Comme les BME280 et BMP280, ce capteur de précision de Bosch peut mesurer l'humidité avec une précision de ±3%, la pression barométrique avec une précision absolue de ±1 hPa et la température avec une précision de ±1,0°C. Comme la pression change avec l'altitude, et que les mesures de pression sont si bonnes, vous pouvez également l'utiliser comme altimètre avec une précision de ±1 mètre ou plus !
Le BME680 fait passer ces capteurs à l'étape suivante, puisqu'il contient un petit capteur MOX. L'oxyde métallique chauffé change de résistance en fonction des composés organiques volatils (COV) présents dans l'air. Il peut donc être utilisé pour détecter des gaz et des alcools tels que l'éthanol, l'alcool et le monoxyde de carbone, et effectuer des mesures de la qualité de l'air. Notez qu'il vous donnera une valeur de résistance, avec la teneur globale en COV, mais il ne peut pas différencier les gaz ou les alcools.
Veuillez noter que ce capteur, comme tous les capteurs de COV/gaz, présente une variabilité et que pour obtenir des mesures précises, vous devrez l'étalonner par rapport à des sources connues ! Cela dit, pour les capteurs environnementaux généraux, il vous donnera une bonne idée des tendances et des comparaisons. Adafruit recommande de faire fonctionner ce capteur pendant 48 heures lorsque vous le recevez pour le "roder", puis 30 minutes dans le mode souhaité chaque fois que le capteur est utilisé. Cela s'explique par le fait que les niveaux de sensibilité du capteur changeront au début de l'utilisation, et que la résistance augmentera lentement au fil du temps, à mesure que le MOX se réchauffera pour atteindre sa valeur de base.

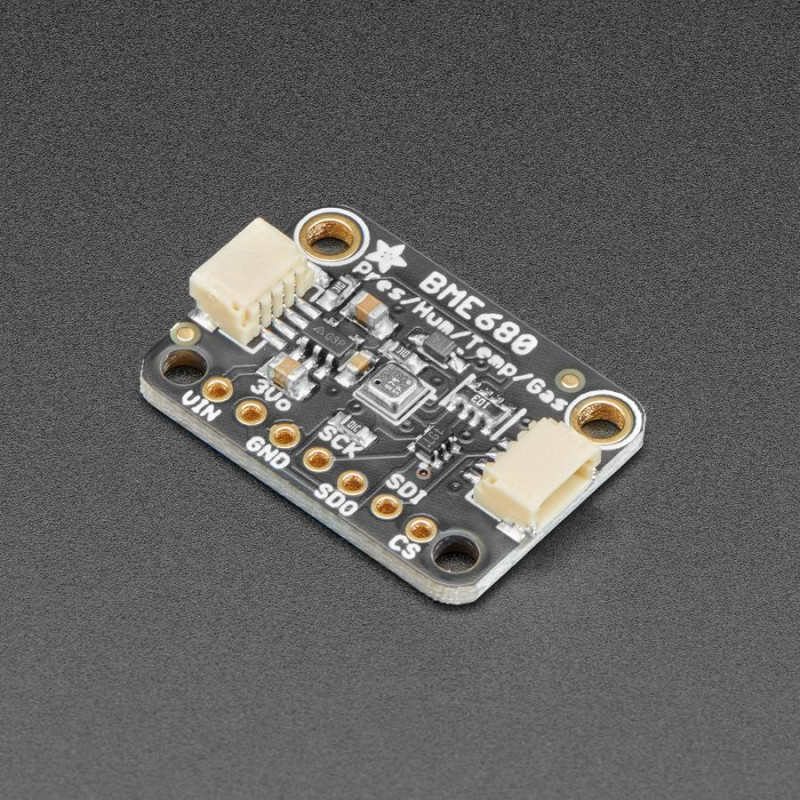

Pour vous faciliter la tâche, ils ont placé le capteur sur un circuit imprimé avec un régulateur de 3,3 V et quelques décalages de niveau, de sorte qu'il peut être facilement utilisé avec votre microcontrôleur 3,3 V ou 5 V préféré. Toutes les broches du BME680 sont disponibles sur des connecteurs standard au pas de 2,54 mm pour une utilisation avec une planche à pain. Si vous souhaitez éviter la soudure, il comprend désormais aussi des connecteurs Stemma QT (SparkFun compatible Qwiic). Grâce à ces connecteurs pratiques, vous pouvez simplement brancher le capteur, sans soudure !
Ce tutoriel détaillé vous permettra de vous lancer avec du code pour Arduino et CircuitPython, des schémas, des diagrammes de câblage, des objets Fritzing et bien plus encore
DÉTAILS TECHNIQUES
Historique des révisions : Depuis
le 6 août 2020, Adafruit a mis à jour ce capteur pour qu'il soit compatible avec STEMMA QT - ce qui signifie qu'il est désormais possible de brancher et de jouer ce capteur sans aucune soudure ! La forme physique a changé mais le brochage est identique à la version antérieure non QT.
Dimensions du produit : 18,0mm x 16,5mm x 2,8mm / 0,7" x 0,6" x 0,1"
Poids du produit : 3,0g / 0,1oz
Fiche technique BME680
