Cet OLED s'adresse à tous les fans qui veulent plus de pixels ! Cet OLED est un énorme 128x128 pixels et il a même un bonus supplémentaire - il peut faire des pixels en niveaux de gris ! Oui, vous obtenez la même netteté qu'un OLED monochrome mais avec 16 niveaux de gris.
Cet écran a une petite diagonale de 1,5", mais il est très lisible grâce au contraste élevé d'un écran OLED. Cet écran est composé de 128x128 pixels OLED individuels en niveaux de gris, chacun étant activé ou désactivé par la puce de contrôle. Comme l'écran produit sa propre lumière, aucun rétroéclairage n'est nécessaire. Cela permet de réduire la puissance requise pour faire fonctionner l'OLED et explique le contraste élevé de l'écran ; nous aimons beaucoup ces écrans miniatures pour leur netteté !
La puce pilote, SSD1327, peut communiquer de deux manières : I2C ou SPI. L'OLED elle-même nécessite une alimentation de 3,3 V et 12 V et des niveaux logiques de 3,3 V pour la communication. Adafruit comprend un régulateur de 3,3 V et un convertisseur élévateur de 12 V, et toutes les broches sont entièrement décalées en niveau afin que vous puissiez utiliser des appareils de 3 V ou 5 V !

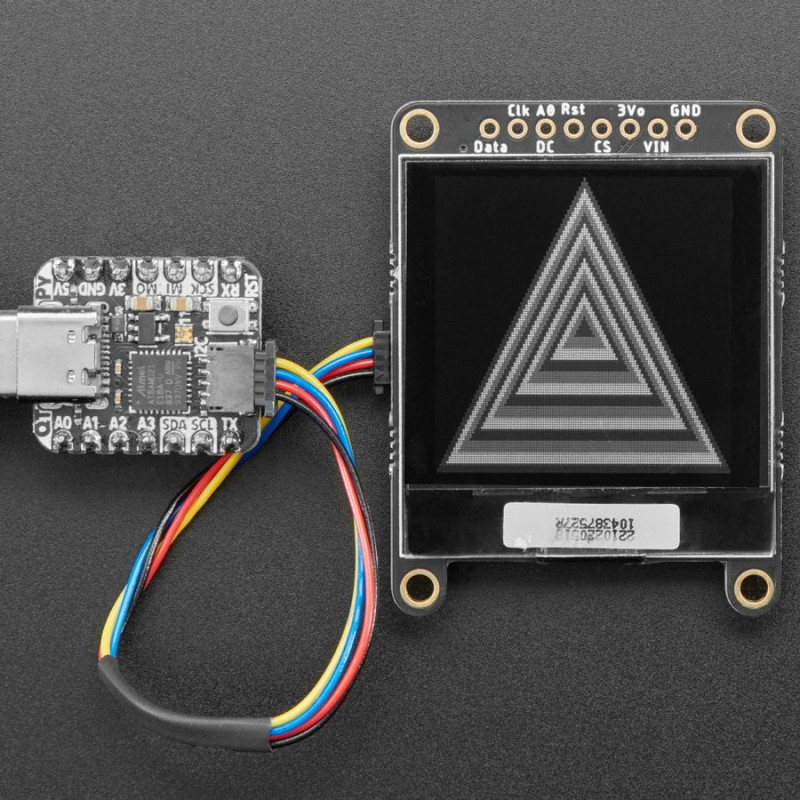

Si vous utilisez I2C, Adafruit a inclus des connecteurs STEMMA QT compatibles SparkFun qwiic pour le bus I2C, vous n'avez donc même pas besoin de souder ! Branchez et jouez avec toute carte dotée d'un connecteur Qwiic ou STEMMA QT pour un prototypage et un développement sans effort.
Cet affichage, à 16 niveaux de gris (4 bits) et 128x128, nécessite 128 * 128 * 4 bits = 8 Ko de SRAM pour la mise en mémoire tampon. Vous ne pouvez donc pas l'utiliser avec une petite puce comme le Arduino UNO (ATmega328 ou 32u4). Choisissez un microcontrôleur ou un micro-ordinateur avec 16KB+ de RAM - un SAMD21, SAMD51, ESP, nRF52, Teensy, etc. feront un excellent travail. Tant que vous disposez d'une interface I2C ou SPI, vous pouvez y aller - SPI sera beaucoup plus rapide, mais I2C nécessite moins de broches.
Adafruit dispose d'un support à la fois pour Arduino et CircuitPython pour cet écran.
Veuillez noter que les écrans OLED sont constitués de centaines de... OLED ! Cela signifie que chaque pixel est une petite LED organique, et si elle reste allumée pendant plus de 1000 heures, elle commencera à faiblir. Si vous voulez que l'écran reste uniformément lumineux, veuillez éteindre l'écran (éteindre les pixels) lorsque vous n'en avez pas besoin pour éviter qu'ils ne faiblissent.
