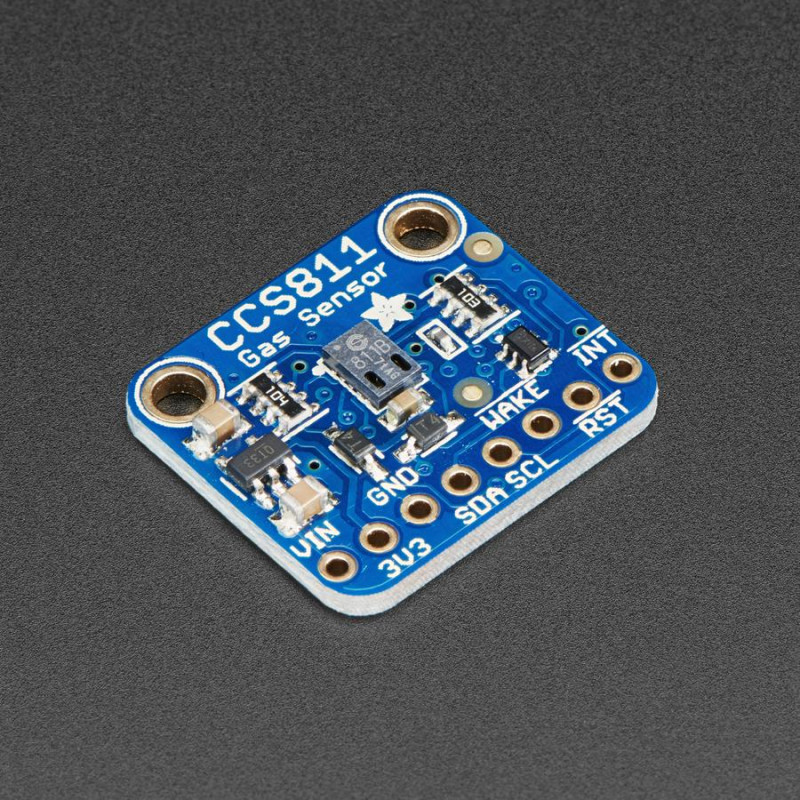

Ajoutez la surveillance de la qualité de l'air à votre projet avec un Breakout CCS811 Air Quality Sensor de Adafruit.
Ce capteur d'AMS est un capteur de gaz qui peut détecter une large gamme de composés organiques volatils (COV) et est destiné à la surveillance de la qualité de l'air intérieur. Lorsqu'il est connecté à votre microcontrôleur (qui exécute le code de notre bibliothèque), il renvoie un relevé de composés organiques volatils totaux (COVT) et un relevé de dioxyde de carbone équivalent (eCO2) par I2C.
Le CCS811 est équipé d'un capteur MOX 'standard' de plaque chauffante, ainsi que d'un petit microcontrôleur qui contrôle l'alimentation de la plaque, lit la tension analogique et fournit une interface I2C pour la lecture.
Cette pièce mesure la concentration d'eCO2 (équivalent calculé de dioxyde de carbone) dans une fourchette de 400 à 8192 parties par million (ppm), et la concentration de TVOC (composé organique volatil total) dans une fourchette de 0 à 1187 parties par milliard (ppb). Selon la fiche technique, il peut détecter les alcools, les aldéhydes, les cétones, les acides organiques, les amines, les hydrocarbures aliphatiques et aromatiques.
Veuillez noter que ce capteur, comme tous les capteurs de COV/gaz, présente une variabilité et que pour obtenir des mesures précises, vous devrez l'étalonner par rapport à des sources connues ! Cela dit, pour les capteurs environnementaux généraux, il vous donnera une bonne idée des tendances et des comparaisons. De plus, AMS recommande de faire fonctionner ce capteur pendant 48 heures lorsque vous le recevez pour le "roder", puis pendant 20 minutes dans le mode souhaité chaque fois que le capteur est utilisé. Cela est dû au fait que les niveaux de sensibilité du capteur changeront au cours des premières utilisations. Enfin, cette puce utilise l'étirement de l'horloge I2C, et certains microcontrôleurs/ordinateurs ne le supportent pas (par exemple Raspberry Pi).
Le CCS811 possède une broche d'interruption configurable qui peut se déclencher lorsqu'une conversion est prête et/ou lorsqu'une lecture franchit un seuil réglable par l'utilisateur. Le CCS811 prend en charge plusieurs modes d'entraînement pour prendre une mesure toutes les 1 seconde, toutes les 10 secondes, toutes les 60 secondes ou toutes les 250 millisecondes.
Joli capteur, non ? Ainsi, Adafruit vous permet de vous lancer facilement dans votre prochain projet. Le capteur monté en surface est soudé sur un circuit imprimé personnalisé dans le facteur de forme STEMMA QT, ce qui facilite l'interface. Les connecteurs STEMMA QT de chaque côté sont compatibles avec les connecteurs I2C SparkFun Qwiic. Cela vous permet de réaliser des connexions sans soudure entre votre carte de développement et le CCS811 ou de le relier à une large gamme d'autres capteurs et accessoires à l'aide d'un câble compatible. Le câble QT n'est pas inclus, mais nous en avons une variété dans la boutique.
Pour vous faciliter la tâche, Adafruit a placé le capteur sur un circuit imprimé avec un régulateur de 3,3 V et un décalage de niveau afin de pouvoir l'utiliser facilement avec votre microcontrôleur 3,3 V ou 5 V préféré.
Veuillez noter qu'une version antérieure de cette puce supportait une thermistance embarquée. Le capteur a été révisé (la puce elle-même !) pour ne plus supporter les lectures de température par thermistance. Veuillez utiliser un capteur de température externe et continuer à utiliser celui-ci pour la détection des gaz.
Adafruit ont également préparé des bibliothèques logicielles pour vous permettre d'être opérationnel dans Arduino IDE ou CircuitPython avec seulement quelques lignes de code ! Consultez ce tutoriel pour plus d'informations !
Détails techniques
Bibliothèques logicielles, guide de branchement, fiches techniques, schémas, fichiers PCB EagleCAD et Fritzing disponibles dans le tutoriel produit !
Utilise l'adresse I2C 0x5A
Historique des révisions :
En date du 7 janvier 2021 - Nous avons mis à jour ce capteur à notre norme STEMMA QT pour les capteurs de 0,7" x 1,0". Il y a maintenant quatre trous de montage et deux connecteurs STEMMA QT pour une connectivité plug-and-play ! Le brochage a été légèrement modifié pour être standardisé. La fonctionnalité est la même sinon.
Fiche technique CCS881
