Ce chargeur est le seul dont vous avez besoin pour maintenir à niveau toutes vos batteries rechargeables au lithium-polymère (LiPoly) ou au lithium-ion (LiIon). Quelle que soit la source d'énergie dont vous disposez !
Le chargeur universel USB / DC / Solaire Lithium Ion/Polymère Adafruit peut utiliser l'alimentation USB, DC ou Solaire, avec une large gamme de tension d'entrée de 5-10V !
La puce du chargeur est très intelligente et réduit le courant consommé si la tension d'entrée commence à descendre en dessous de 4,5 V, ce qui en fait un chargeur solaire quasi-MPPT parfait que vous pouvez utiliser avec une large gamme de panneaux.
Même si Adafruit l'a conçu en pensant à l'énergie solaire, il est également parfait comme chargeur USB ou CC ordinaire. Nous apprécions le fait que vous puissiez utiliser des chargeurs 5V ou 9V sans vous inquiéter, et le taux de charge élevé est idéal pour recharger rapidement les gros blocs de batteries !
Livré avec une carte de chargeur assemblée, et un peu de header. Les batteries Lipoly et les panneaux solaires sont vendus séparément !
Par rapport au chargeur précédent, basé sur le MCP73871, ce chargeur universel présente quelques améliorations intéressantes :
Port USB de type C pour les ordinateurs et les chargeurs modernes
Taux de charge jusqu'à 1,5 A
Tension d'entrée jusqu'à 10 V, 28 V protégés
La sortie de charge est régulée pour ne jamais dépasser 4,4 V, ce qui est sûr pour 3.Régulateurs 3V ou convertisseurs boost 5V
Pas de condensateur de stabilisation nécessaire (bien que vous puissiez en ajouter un si vous le souhaitez !)
Même répartition de la charge de sorte que le DC/USB/Solaire est prioritaire sur l'alimentation de la batterie lorsqu'elle est disponible, afin d'empêcher la batterie de cycler
Power Good LED vous permet de savoir que le chargeur fonctionne
Moins cher
Cependant...
Le courant de charge maximum est de 1,5A au lieu de 1,8A
Il n'y a pas de LED 'Done' - lorsque la LED CHG s'éteint, vous savez que la charge est terminée

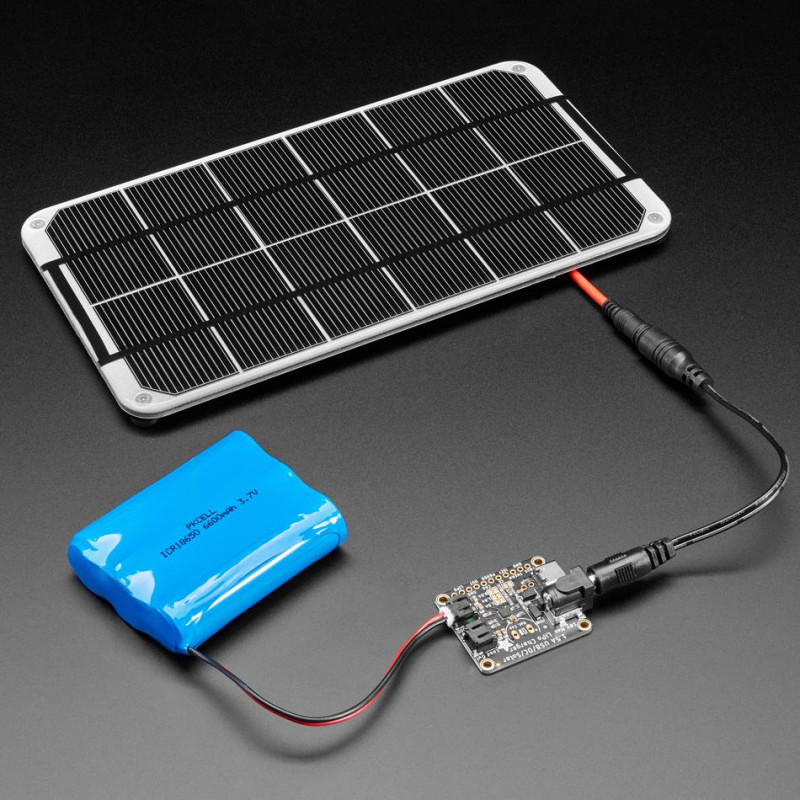

Ce chargeur est facile à utiliser pour le site projects: prenez n'importe laquelle de nos nombreuses batteries LiIon 3,7V/4,2V, et un panneau solaire 6V. Branchez la batterie dans le port BATT à l'aide d'un câble JST à 2 broches et le panneau solaire dans la prise DC à l'aide d'un câble adaptateur de 2,1 mm. Mettez le panneau solaire à l'extérieur (et gardez la batterie à l'abri du soleil, elle doit être maintenue au frais ! Vous pouvez alimenter un autre projet en même temps en vous connectant au port de sortie LOAD, qui ne dépassera jamais 4,4V.
Le bq24074 qui alimente cette conception est idéal pour la charge solaire, et tirera automatiquement le plus de courant possible du panneau dans n'importe quelle condition de lumière. Même si ce n'est pas un "vrai" MPPT (max power point tracker), il a des performances presque identiques sans le coût supplémentaire d'un convertisseur buck. Le tutoriel détaillé sur ce chargeur comprend un document de conception expliquant comment tout cela fonctionne.
A utiliser uniquement avec Adafruit Lipoly/LiIon batteries ! D'autres piles peuvent avoir une tension, une composition chimique, une polarité ou un brochage différents.
Caractéristiques :
Chargeur de batterie 3
.7V/4.2V Lithium Ion ou Lithium Polymer
Charge avec 5-10V DC, USB ou panneau solaire 6-10V, peut avoir à la fois USB et DC branché en même temps, la source de tension plus élevée sera utilisée.
Suivi automatique du courant de charge pour une utilisation efficace de n'importe quel panneau solaire de n'importe quel wattage
Utilisez n'importe quel panneau solaire de 6-10V
Deux voyants lumineux de couleur - Alimentation bonne et Charge
Réglé pour un taux de charge maximal de 1000mA, peut être ajusté à 500mA ou 1,5A en soudant un cavalier fermé
Tirera toujours le plus de courant possible d'une cellule solaire - jusqu'au taux de charge maximal !
La répartition intelligente de la charge utilise automatiquement la puissance d'entrée lorsqu'elle est disponible, afin d'éviter que la batterie ne se charge/décharge constamment, jusqu'à 1,5A. La sortie de la charge est régulée à un maximum de 4,4 V.
En option Surveillance de la température de la batterie par soudage d'une thermistance NTC 10K (non incluse) - suggérée pour le site projects où la batterie peut être chaude (50 °C) ou froide (0 °C).
Guide primaire : Adafruit Chargeur universel USB / DC / Solaire Lithium Ion/Polymère - bq24074 - Vous avez des piles, nous avons des coulombs
