Connectez la jauge de carburant et le moniteur de batterie LiPoly / LiIon Adafruit LC709203F à votre batterie Lipoly ou LiIon et il vous fera connaître la tension de la cellule, il fait les mathématiques ennuyeuses de décoder la tension non linéaire pour vous donner un pourcentage valide aussi bien !
Les piles au lithium-polymère à faible coût ont révolutionné l'électronique : elles sont fines, légères, peuvent être régulées jusqu'à 3,3 V et sont faciles à charger. Sur votre téléphone, il y a une petite image d'une cellule de batterie qui vous indique le pourcentage de charge - vous savez donc quand vous devez absolument le brancher et quand vous pouvez rester sans fil. Le moniteur de batterie et jauge de carburant LiPoly / LiIon Adafruit LC709203F fait la même chose.
Comme cette jolie puce est I2C, elle fonctionne avec n'importe quel microcontrôleur ou carte de micro-ordinateur, du Arduino UNO jusqu'au Raspberry Pi. Et vous n'avez pas à vous soucier du niveau logique, car la jauge fonctionne avec une alimentation de 3,3 V ou 5,0 V et une logique tout aussi bonne.
Pour l'utiliser, connectez une batterie monocellulaire à l'un des ports JST 2 PH (l'un ou l'autre). Utilisez ensuite le câble de liaison JST PH inclus pour vous connecter à votre convertisseur boost, Feather, ou autre ! Utilisez l'interface I2C et le code de la bibliothèque Arduino ou CircuitPython/Python pour régler la taille du pack (cela permet d'affiner le calcul) et lire la tension et le pourcentage quand vous le souhaitez. Si vous connectez une thermistance de 10K à la broche THERM, vous pouvez également l'utiliser pour lire la température du pack de batteries - nos packs ne sont pas équipés d'une thermistance intégrée mais beaucoup le sont.
Pour vous permettre de vous lancer rapidement, Adafruit a créé un circuit imprimé sur mesure dans le facteur de forme STEMMA QT, ce qui facilite son interface. Les connecteurs STEMMA QT de chaque côté sont compatibles avec les connecteurs I2C SparkFun Qwiic. Cela vous permet de réaliser des connexions sans soudure entre votre carte de développement et le LC709203 ou de le relier à une large gamme d'autres capteurs et accessoires à l'aide d'un câble compatible.
Guide primaire : Adafruit LC709203F Jauge de carburant et moniteur de batterie LiPoly / LiIonGardez une trace du moment où vous devez charger vos batteries !
Comprend :
LC709203F LiPoly / LiIon Jauge de carburant et moniteur de batterie PCB
bande de broches de tête mâle
JST PH câble de jumper

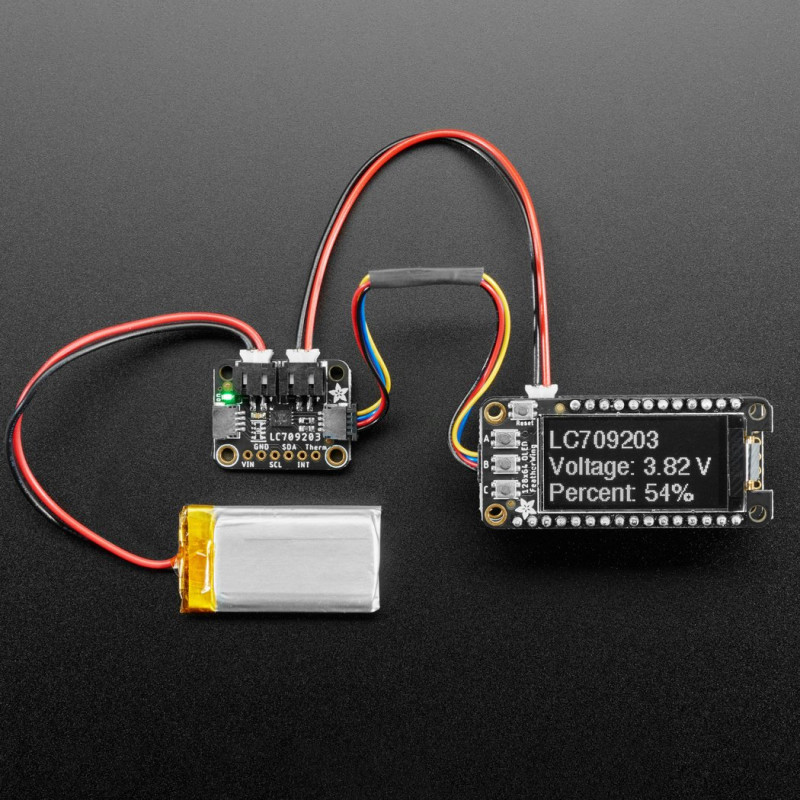

S'il vous plaît noter que la batterie lipo, STEMMA QT câble et Feather / Featherwing illustré sont à des fins d'illustration et ne sont pas inclus.
