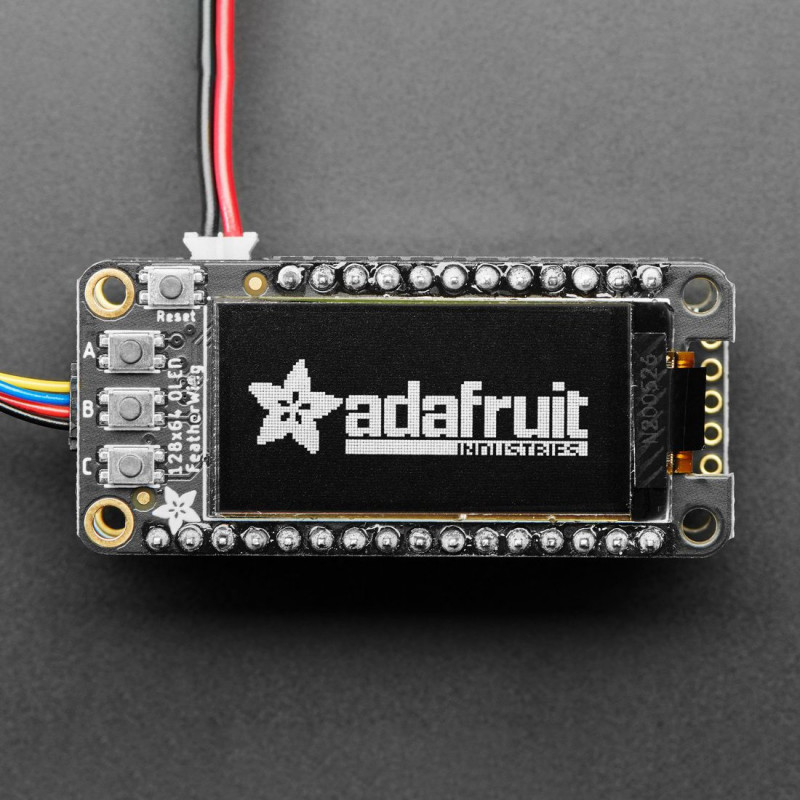

C'est le FeatherWing 128x64 OLED : il ajoute un magnifique 128x64 monochrome OLED plus 3 boutons utilisateur à n'importe quelle carte mère Feather.
En utilisant les connecteurs empilables Feather ou les connecteurs femelles Feather, vous pouvez connecter un FeatherWing au sommet de votre carte Feather et laisser la carte s'envoler !
Ces écrans sont petits, environ 1,3" de diagonale seulement, mais très lisibles grâce au contraste élevé d'un écran OLED. Cet écran est composé de 128x64 pixels OLED blancs individuels et, comme l'écran produit sa propre lumière, aucun rétroéclairage n'est nécessaire. Cela permet de réduire la puissance requise pour faire fonctionner l'OLED et c'est pourquoi l'écran présente un contraste aussi élevé ; nous apprécions vraiment cet écran miniature pour sa netteté ! Adafruit a également ajouté un bouton de réinitialisation et trois mini boutons tactiles appelés A B et C, afin que vous puissiez ajouter une mini interface utilisateur à votre plume. Si vous avez utilisé le FeatherWing 128x32 OLED, vous serez heureux d'apprendre que ce FeatherWing est pin compatible pour une mise à niveau rapide et facile. Notez que vous aurez besoin d'un nouveau code puisque le pilote OLED est SH1107 et non SSD1306.
L'écran utilise uniquement I2C, vous pouvez donc facilement le connecter avec seulement deux broches (plus l'alimentation et la masse !). Il y a un circuit de réinitialisation automatique et un bouton de réinitialisation sur le dessus. Adafruit a même inclus un connecteur STEMMA QT compatible SparkFun qwiic ou le bus I2C pour que vous puissiez brancher et jouer n'importe quel capteur et dispositif STEMMA QT ou qwiic Adafruit!
Testé pour fonctionner avec toutes les cartes Feather. L'OLED utilise seulement les deux broches I2C sur le Feather, et vous pouvez pratiquement l'empiler avec n'importe quel autre FeatherWing, même ceux qui utilisent I2C puisque c'est un bus partagé. Cet écran est un SH1107 qui supporte à la fois la bibliothèque Arduino et CircuitPython. Pour l'utiliser, regardez ce tutoriel ! Il contient des schémas, des fiches techniques, des fichiers et des exemples de code.
Livré avec un jeu d'embouts de 0,1" qui ne sont pas attachés, vous devrez les souder pour les brancher sur votre carte Feather. Consultez notre gamme de planches Feather ici.
DÉTAILS TECHNIQUES
Dimensions du PCB : 22,9mm x 50,9mm / 0,9" x 2"
Zone d'affichage : ~25,8mm / ~1,0"
Veuillez noter que les écrans OLED sont composés de centaines de... OLEDs.
Cela signifie que chaque pixel est une petite LED organique, mais si elle reste allumée pendant plus de 1000 heures, elle commencera à faiblir. Si vous souhaitez que l'écran reste uniformément lumineux, veuillez éteindre l'écran (éteindre les pixels) lorsque vous n'en avez pas besoin pour éviter qu'ils ne faiblissent.
