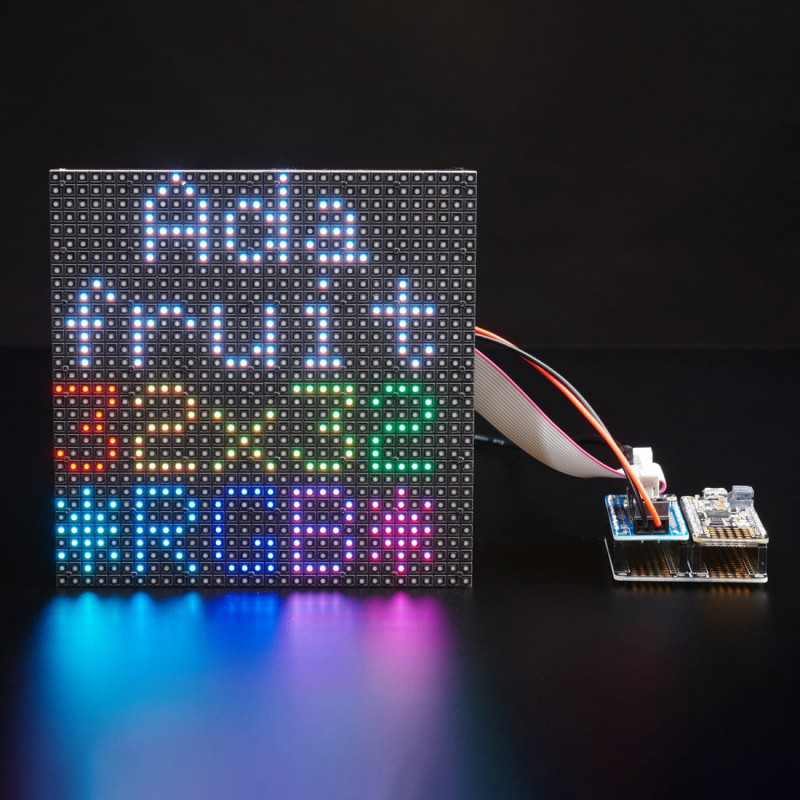

Ohé ! Il est temps de créer un projet lumineux éblouissant avec notre nouvelle matrice RGB FeatherWing pour nRF52840.
Vous pouvez désormais créer rapidement et facilement projects avec vos cartes matricielles hautes de 16 ou 32 pixels préférées. L'utilisation de la bibliothèque RGB Matrix est facile et fonctionne à merveille avec nos >nRF52840 Feathers.
Veuillez noter : Cette 'Wing est uniquement testée/conçue pour fonctionner avec les nRF52840 Feathers (Express et Sense). Il ne doit pas être utilisé avec d'autres Feathers (à moins qu'ils n'aient, par coïncidence, des brochages correspondants !) Si vous avez un Feather SAMD21/SAMD51 (M0 ou M4), nous avons un Wing avec le câblage approprié pour ces Feathers ici !
Cette aile peut être assemblée de deux façons. Vous pouvez soit souder un connecteur IDC 2x8 sur le dessus, puis brancher le câble IDC fourni avec votre matrice. Cela permet de l'empiler facilement sur votre Feather. Ou bien, vous pouvez souder l'embase 2x10 sur le bas de la Wing, et ensuite empiler votre Feather par dessus. De cette façon, vous pouvez le brancher directement à l'arrière de la matrice *souffle de l'esprit*.
Quelle que soit l'option choisie, vous pouvez brancher un bloc d'alimentation 5V DC dans la prise 2.1mm DC.
Ce 5V est protégé par une protection de polarité et sort ensuite de l'autre côté vers un bornier de 5,08mm. Un régulateur intégré fournira une alimentation de 3,3 V à votre Feather, vous n'avez donc pas besoin d'une batterie ou d'un port USB séparé, ce qui rend la construction très compacte !
Chaque commande comprend un circuit imprimé FeatherWing avec des pièces montées en surface, une embase IDC 2x8, une prise femelle 2x10, une prise CC 2,1 mm, un bornier 5,08 mm et une embase mâle. Vous pouvez aussi avoir besoin de têtes d'empilage ou de têtes femelles selon la façon dont vous prévoyez d'attacher/empiler vos Feather.
