Il n'est pas difficile de trouver un accéléromètre capable de mesurer des accélérations jusqu'à 16 g, mais si vous avez besoin d'un accéléromètre capable de mesurer des accélérations encore plus importantes, vos options se réduisent.
Entrez dans la famille d'accéléromètres LIS331 de ST, y compris le LIS331HH. Comme le numéro de modèle le suggère, les LIS331 sont de proches cousins du vénérable accéléromètre LIS3DH qui équipe tous les circuits Playground, du Circuit Playground Classic au tout dernier Circuit Playground Bluefruit. Les LIS331s peuvent cependant mesurer une plus large gamme de valeurs d'accélération.
Le LIS331HH est capable de mesurer ±6g/±12g/±24g sur chacun de ses trois axes ! Comparez cela à la plupart des autres accéléromètres tels que le LIS3DH, qui ne peut gérer que ±2g/±4g/±8g/16g.
En plus de leur importante capacité de mesure, les LIS331 possèdent des filtres passe-haut et passe-bas intégrés et configurables pour ajuster les lectures à votre application. Les débits de données réglables vous permettent également d'ajuster la fréquence des mesures en fonction de votre budget d'énergie, et les interfaces SPI et I2C leur confèrent une flexibilité qui leur permet d'être utilisés dans toute une série d'applications.

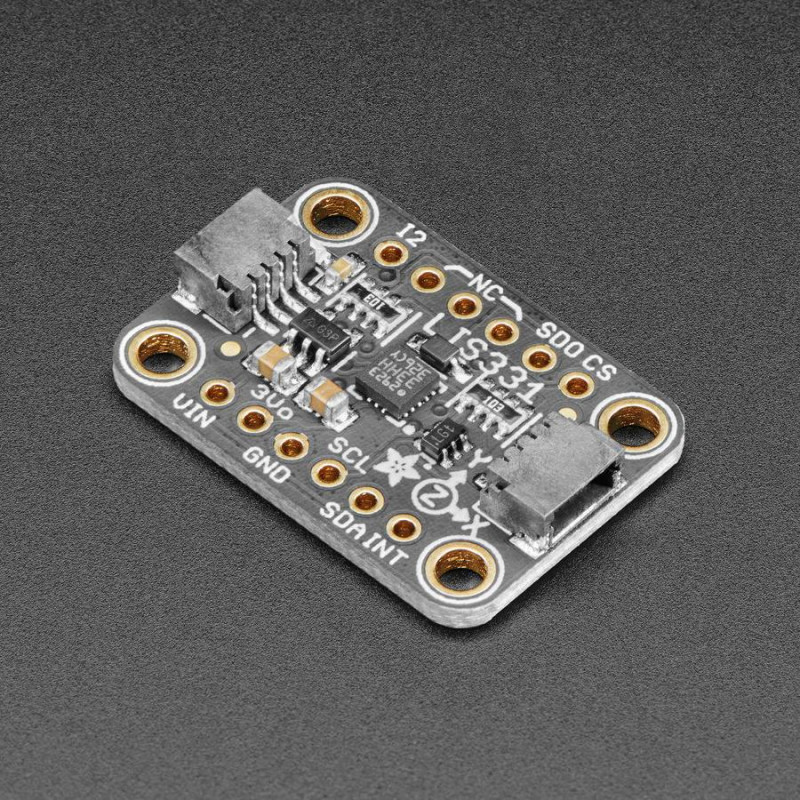

Le breakout pour la LIS331 prend une de ces petites dynamos et la place sur un PCB fait sur mesure dans le facteur de forme STEMMA QT, ce qui facilite leur interface. Les connecteurs STEMMA QT de chaque côté sont compatibles avec les connecteurs I2C SparkFun Qwiic. Cela vous permet de réaliser des connexions sans soudure entre votre carte de développement et les LIS331 ou de les enchaîner avec une large gamme d'autres capteurs et accessoires à l'aide d'un câble compatible. Adafruit a bien sûr réparti toutes les broches sur des connecteurs standard et ajouté un régulateur de tension et un décalage de niveau pour vous permettre de l'utiliser avec des systèmes 3,3V ou 5V tels que la série Feather de Raspberry Pi + ou Arduino Uno respectivement.
C'est pourquoi ils ont écrit des bibliothèques pour CircuitPython et Arduino, ainsi que des exemples de code, afin de faciliter leur utilisation. La documentation relative à l'utilisation des bibliothèques ainsi que les schémas de câblage des pages suivantes vous montreront comment les utiliser pour vous aider à démarrer.
CARACTÉRISTIQUES TECHNIQUES
LIS331 Caractéristiques techniques
±2g/±4g/±8g pleine échelle sélectionnable dynamiquement
Interface de sortie numérique I2C/SPI
Sortie de données 16 bits
2 générateurs d'interruption programmables indépendants pour la détection de chute libre et de mouvement
Fonction de veille et de réveil
Détection d'orientation 6D
Autotest intégré
Caractéristiques du boîtier :
Adresse I2C par défaut 0x18, peut être réglée sur 0x19 avec un cavalier
Compatible avec une alimentation et une logique de 3-5V pour une utilisation I2C ou SPI
