Ce capteur de pression absolue, le ST LPS22HB (alias LPS22), peut mesurer rapidement et facilement la pression de l'air, ce qui est utile pour connaître la météo (sommes-nous dans un système de basse ou de haute pression ?) ou pour déterminer l'altitude, car l'air se raréfie à mesure que l'on s'élève au-dessus du niveau de la mer.
Par exemple, au niveau de la mer, le niveau de pression officiel est de 1013,25 hPa. Vous pouvez utiliser ce capteur pour mesurer la pression actuelle à l'endroit où vous vous trouvez pour comparer.
Le LPS22 est le plus petit capteur du monde (selon ST) et il est étonnamment petit - seulement 2x2mm. Vous verrez donc ce capteur apparaître dans les vêtements et les montres où l'espace est compté. Il dispose d'une large gamme de mesure de 260 à 1260 hPa avec des données de pression de 24 bits pouvant être lues jusqu'à 75 fois par seconde (Hz), vous pouvez être sûr d'avoir toujours une mesure à jour et précise. Il est également très précis, avec la possibilité de mesurer la pression absolue à 0,1 hPa près après un étalonnage en un point (± 1 hPa avant étalonnage).

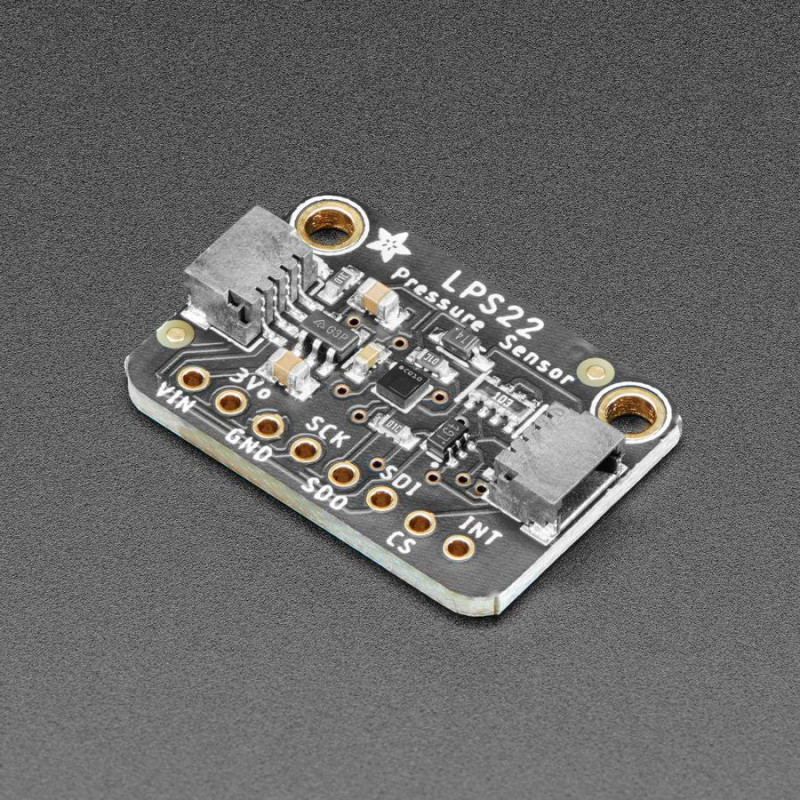

De nos jours, les petits capteurs utiles, comme le LPS22, sont souvent assez petits et tendent à se présenter sous la forme de boîtiers de montage en surface qui les rendent difficiles à utiliser avec des planches à pain. Dans cette optique, Adafruit a pris le LPS22 et l'a placé sur une carte de dérivation avec un circuit de décalage de niveau et un régulateur de tension. Cela signifie que vous pouvez non seulement l'utiliser avec une planche à pain, mais aussi avec un large éventail de dispositifs ayant un niveau logique de 3,3 V, comme un Metro M4 Express compatible avec Raspberry Pi ou CircuitPython, ou avec un dispositif à niveau logique de 5 V comme un Metro 328 ou Arduino Uno.
De plus, ils ont inclus des connecteurs STEMMA QT compatibles avec SparkFun Qwiic pour le bus I2C, de sorte que vous n'avez même pas besoin de souder ! Il vous suffit de brancher un câble compatible, de le relier à votre appareil à l'aide de l'un de nos schémas de câblage et vous êtes prêt à écrire un code pour commencer à transmettre des mesures.
Pour faciliter le codage, Adafruit a écrit des bibliothèques pour Arduino et CircuitPython ou Python, ainsi que des exemples de code. Il vous suffit donc de rassembler votre matériel et de suivre nos instructions pour connaître la quantité d'air qui circule à proximité de chez vous
DÉTAILS TECHNIQUES
Caractéristiques techniques du capteur :
Plage de pression absolue de 260 à 1260 hPa
Capacité de surpression élevée : 20x pleine échelle
Compensation de température intégrée
Sortie de données de pression sur 24 bits
Sortie de données de température sur 16 bits
ODR de 1 Hz à 75 Hz
Interfaces SPI et I²C
FIFO intégrée
Fonctions d'interruption : données prêtes, drapeaux FIFO, seuils de pression
Résistance élevée aux chocs : 22 000 g
Boîtier petit et fin
Spécifications d'interconnexion :
Adresse I2C par défaut 0x5D, peut être réglée sur 0x5C avec un cavalier
Alimentation et logique compatibles 3-5V pour une utilisation I2C ou SPI
