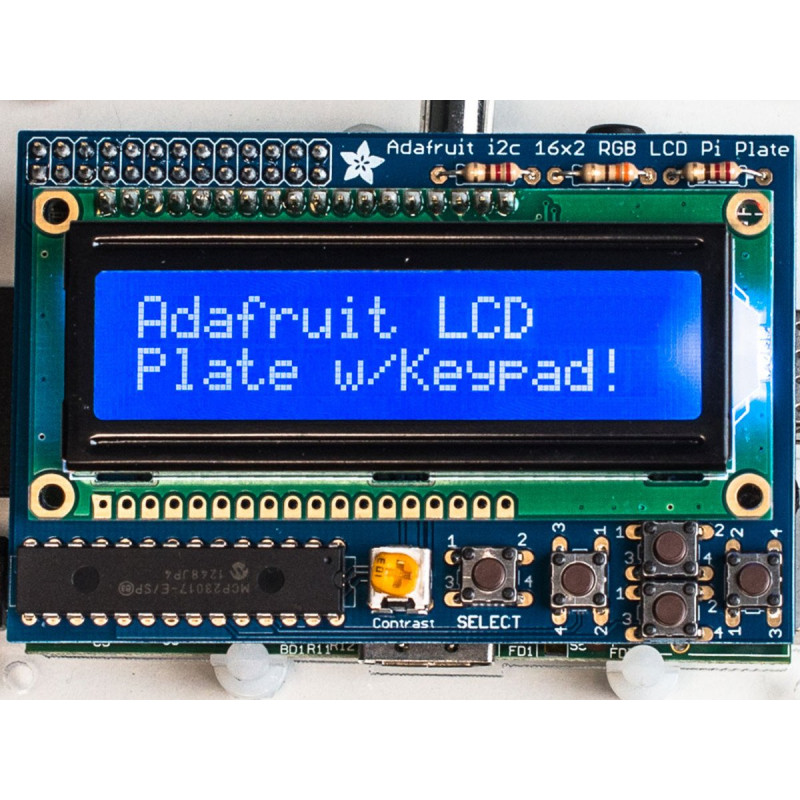

Cette nouvelle plaque Adafruit Pi permet d'utiliser facilement un écran LCD bleu et blanc de 16x2 caractères.
Nous aimons beaucoup les écrans LCD 16x2 caractères que nous avons en stock dans la boutique. Malheureusement, ces LCD nécessitent un nombre assez important de broches numériques, 6 pour contrôler le LCD et une autre pour contrôler le rétro-éclairage, soit un total de 7 broches. C'est presque tout le GPIO disponible sur un Pi !
C'est pourquoi Adafruit a voulu faciliter l'intégration de ces écrans LCD dans son site projects et a conçu une plaque Pi qui permet de contrôler un écran LCD de 16x2 caractères, jusqu'à 3 broches de rétroéclairage ET 5 broches de clavier en utilisant uniquement les deux broches I2C du R-Pi ! La meilleure partie est que vous ne perdez pas vraiment ces deux broches non plus, puisque vous pouvez coller des capteurs basés sur I2C, des RTC, etc. et leur faire partager le bus I2C. C'est un moyen très astucieux d'ajouter un écran sans avoir à se préoccuper du câblage.
Cette plaque pi est parfaite lorsque vous souhaitez construire un projet autonome avec sa propre interface utilisateur. Les 4 boutons directionnels et le bouton de sélection permettent un contrôle de base sans avoir à attacher un ordinateur encombrant.
La plaque utilise les broches I2C (SDA/SCL). Nous disposons d'une embase 26 broches extra haute spéciale pour que la plaque se situe au-dessus des prises USB et Ethernet. Les résistances se trouvent juste au-dessus des ports USB. Pour éviter qu'ils ne court-circuitent le métal, il faut placer un morceau de ruban électrique sur les ports USB.
Ce produit est livré en kit ! Un circuit imprimé de haute qualité et tous les composants (boutons, en-tête, etc.) sont inclus. Un écran LCD monochrome bleu et blanc de 16x2 caractères est inclus ! L'assemblage est facile, même si vous n'avez jamais fait de soudure auparavant, et le kit peut être terminé en 30 minutes. Consultez la page de tutoriel du produit pour les instructions d'assemblage avant d'acheter Vous pouvez obtenir un LCD à connecteur à 2 rangées ou à 1 rangée, l'un ou l'autre fonctionnera très bien.
Adafruit dispose également d'un code Python pratique pour vous aider à parler facilement au LCD et aux boutons Vous pouvez également interroger facilement les 5 boutons du clavier pour obtenir des entrées via la bibliothèque, de sorte que vous obtenez des boutons supplémentaires sans utiliser plus de broches. Les boutons sont automatiquement dé-bondés à l'intérieur de la bibliothèque.
À ce moment-là, le code et la plaque peuvent contrôler l'activation ou la désactivation du rétroéclairage blanc. Il n'y a pas de support pour le contrôle PWM du rétro-éclairage pour le moment, donc si vous avez besoin d'avoir un contrôle plus granulaire du rétro-éclairage, cette plaque ne peut pas le faire (l'expandeur I2C n'a pas de sortie PWM).
Page du produit avec des tutoriels, de la documentation et des informations sur l'assemblage
DÉTAILS TECHNIQUES
Dimensions : 2,2" x 3,35"
Livré avec un LCD bleu et blanc 16x2
Plug and play avec n'importe quel Raspberry Pi
Utilise uniquement les broches I2C (SDA/SCL)
Cette carte/puce utilise l'adresse I2C 7 bits 0x20.
Fichiers PCB, schéma et Fritzing disponibles dans le tutoriel du produit.
