Les NeoPixels sont très lumineux, bien sûr. MAIS SONT-ILS LUMINEUX À 3 WATTS ? Non ! Ils ne le sont pas ! C'est pourquoi vous avez besoin d'un Pixie.
Ces LED intelligentes pouvant être chaînées ne sont pas seulement super intelligentes, elles sont aussi extrêmement lumineuses, avec un total de 3 W, contre 0,2 W pour un NeoPixel " standard ". Conçues par Ytai Ben-Tsvi, elles sont le nec plus ultra des LED.

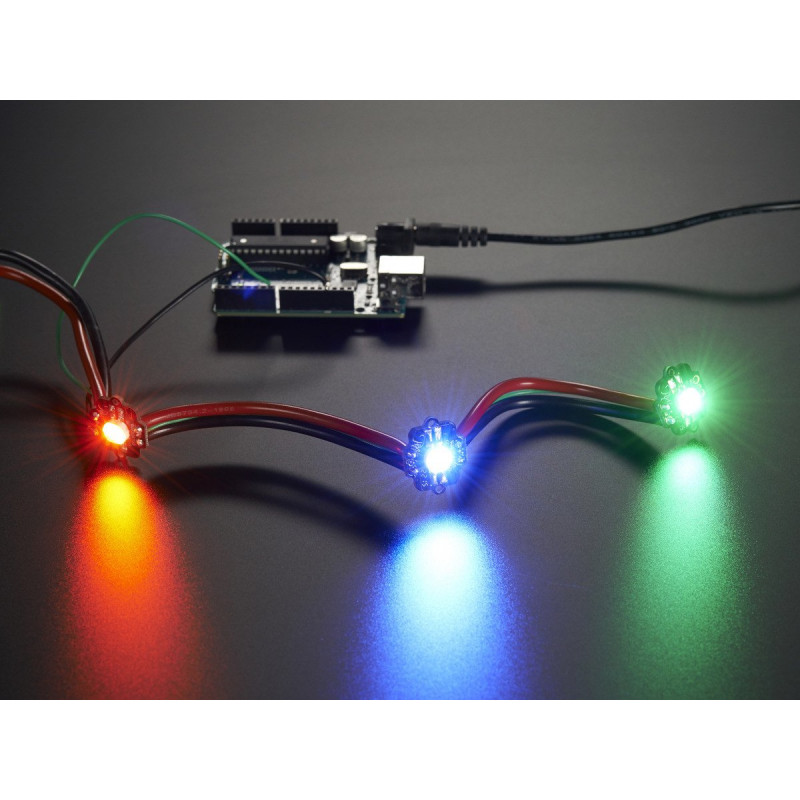

Chaque Pixie ne contient pas seulement la LED 3W susmentionnée, mais aussi un microcontrôleur PIC de Microchip. Vous lui envoyez la couleur que vous voulez voir apparaître au standard 115200 bauds (1 octet par couleur). Vous pouvez envoyer une chaîne plus longue de données de pixels et il fera suivre les messages pour que vous puissiez les enchaîner comme un registre à décalage. Vous ne devez envoyer les données qu'une fois par changement de couleur. Une fois réglé, le microcontrôleur fait toute la gestion du PWM pour vous.
Vous devez lui envoyer des données toutes les 2 secondes au minimum (pour éviter que les DEL brillantes et chaudes restent allumées, elles finiront par s'éteindre si aucune mise à jour n'est reçue). Des mises à jour d'une seconde (ou plus rapide !) sont préférables.
Comme la Pixie utilise beaucoup d'énergie, il y a un risque que la LED chauffe tellement qu'elle s'endommage et/ou endommage le microcontrôleur. C'est pourquoi Ytai a ajouté un seuil de température. Lorsque le PIC détecte que la température du Pixie est trop élevée, il éteint la LED jusqu'à ce qu'elle redescende à un niveau raisonnable.
Chaque Pixie est livré entièrement assemblé, avec de grandes surfaces pour les fils d'alimentation (n'oubliez pas que nous parlons d'un maximum de 1 Ampère par Pixie !) et des trous de montage sur les côtés qui conviennent aux vis de taille M2. Vous aurez également besoin de fils épais pour alimenter chaque Pixie et d'un microcontrôleur capable d'envoyer des données 8N1 à 115 200 bauds au Pixie (seul, il ne fera rien, vous devez lui envoyer des données pour qu'il s'allume).
Consultez le tutoriel pour plus d'informations, y compris le code, les schémas, les librairies, les broches et plus encore ! Notre bibliothèque Arduino est facile à utiliser, dispose de la même API que celle à laquelle vous êtes habitué avec notre bibliothèque NeoPixel, et vous permettra de faire exploser le ROYGBIV en 5 minutes ou moins.
DÉTAILS TECHNIQUES
Fiche technique PIC12(L)F157X - Processeur microcontrôleur PIC 8 bits utilisé
Fiche technique IRLML2060 - Transistor de puissance pour chaque canal RVB
Fiche technique LED RVB 3W
Poids : 2g
Dimensions du produit : 24,1mm x 19,7mm x 8,2mm / 0,9" x 0,8" x 0,3".
