Maintenant que vous avez enfin mis la main sur un Raspberry Pi® , vous avez probablement envie de faire de l'informatique embarquée amusante avec lui projects. Ce dont vous avez besoin, c'est d'une plaque de prototypage Pi de Adafruit, qui se fixe sur le circuit imprimé du Pi (et peut être retirée ultérieurement si vous le souhaitez) et vous offre toutes sortes de possibilités de prototypage pour faciliter la construction sur le Pi.
Note : Ce kit est à utiliser de préférence avec le Raspberry Pi Model A ou Model B. Vous pouvez l'utiliser avec n'importe quel Pi de type "2x20 GPIO" (A+, B+, Zero, Pi 2, Pi 3) mais seules les 26 broches supérieures seront utilisées

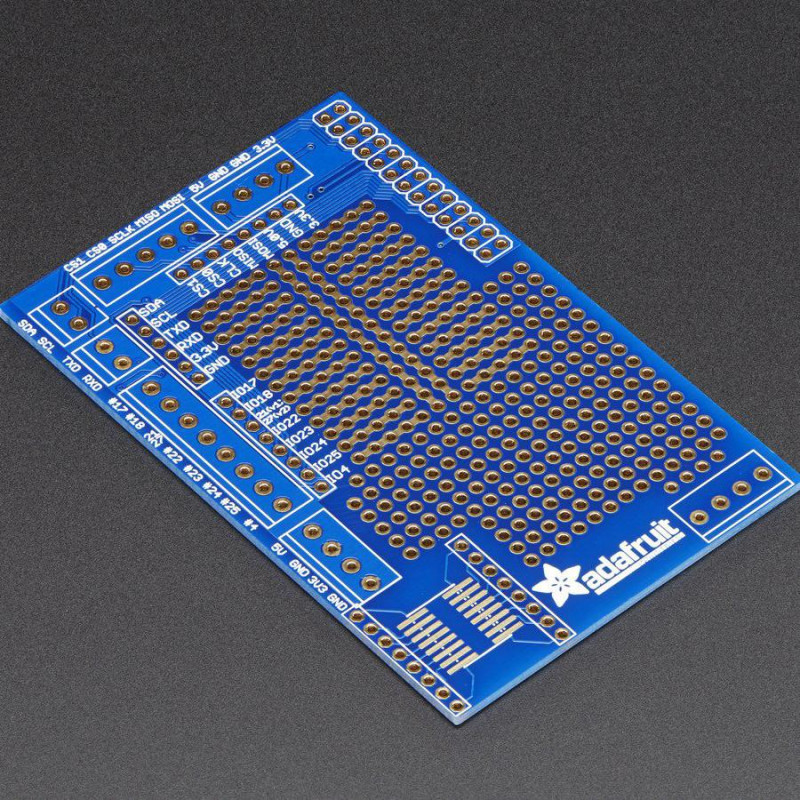

. Adafruit a ajouté de nombreux éléments de base mais essentiels. Tout d'abord, il y a une grande zone de prototypage, dont la moitié est de type "breadboard" et l'autre moitié de type "perfboard", ce qui vous permet de câbler des puces DIP, des capteurs, etc. Le long des bords de la zone de proto, toutes les broches GPIO/I2C/SPI et d'alimentation sont réparties en pointes de 0,1" afin que vous puissiez facilement vous y connecter. Sur les bords de la zone de prototypage, (presque toutes) les broches de rupture sont également connectées à des blocs de bornes à vis de 3,5 mm étiquetés. Il est ainsi facile de câbler de manière semi-permanente des capteurs, des LED, etc. Il y a aussi un bornier à 4 blocs divisé en pastilles de 0.1" pour le câblage général non-GPIO. Enfin, comme il restait un peu d'espace au-dessus des connecteurs métalliques, nous avons ajouté une zone de sortie de puce SOIC pour montage en surface, pour les puces qui n'existent pas en format DIP.
Le Pi (et nos kits) sont destinés à nous aider à acquérir des compétences, la soudure est un plaisir !
L'avantage de cette plaque est que nous avons des connecteurs d'en-tête personnalisés qui sont plus hauts que d'habitude, de sorte que la plaque de proto se trouve au-dessus des connecteurs métalliques, hors du chemin et permet un grand espace de travail.
Pour plus d'informations, y compris quelques idées d'utilisation, consultez le tutoriel Proto Pi Plate
DÉTAILS TECHNIQUES
Fichiers PCB EagleCAD, objet Fritzing et plus encore dans le tutoriel !
Servez votre Pi projects sur une assiette Prototyping Pi, instructions !
