Affichage de l'horloge à 7 segments - Hauteur des chiffres 0,56" - Rouge

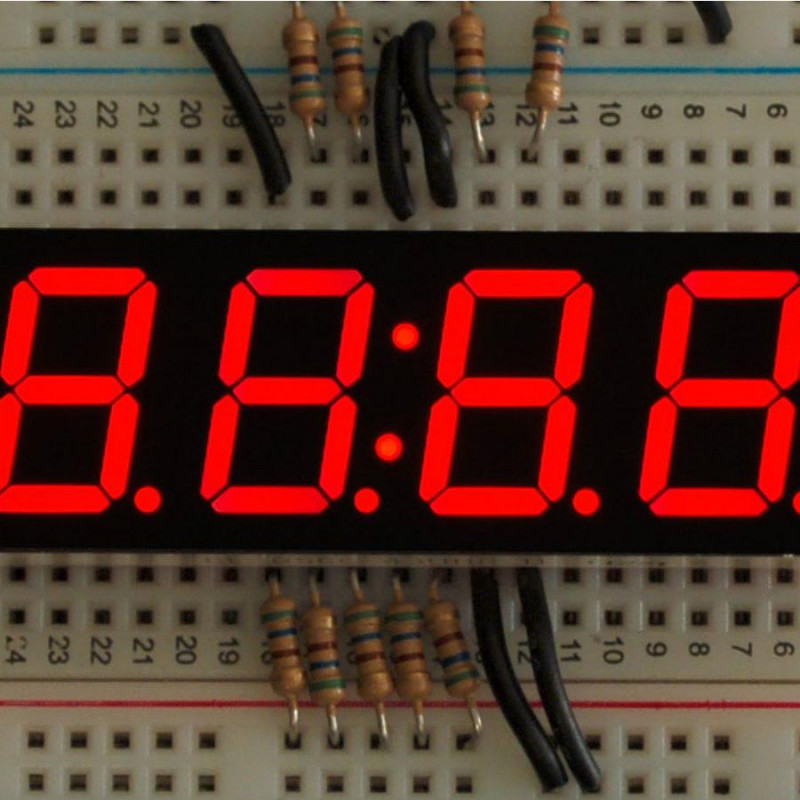

Concevez une horloge, une minuterie ou un compteur dans votre prochain projet à l'aide de notre joli écran à quatre chiffres et sept segments.
Ces écrans clairs et nets permettent d'ajouter une sortie numérique. En plus des quatre segments à 7 chiffres, il y a des points décimaux sur chaque chiffre et un fil supplémentaire pour les points à deux points au centre (idéal pour le temps projects). Vous pouvez les piloter avec moins de courant pour obtenir la même luminosité et économiser de l'énergie, ou les faire monter à 20mA et les avoir au maximum de leur luminosité. Cela signifie que vous pouvez utiliser un 74HC595 ou simplement 8 broches de microcontrôleur si vous en avez la possibilité pour contrôler les 8 anodes (7-seg + décimal) à environ ~15mA chacune, puis connecter des transistors NPN ou un TPIC6B595 aux cathodes pour absorber les 8*15mA = ~160mA maximum par chiffre.
Nous vous recommandons vivement de vous procurer la version sac à dos, qui est équipée d'un driver de LED à l'arrière. Cette version n'est que l'affichage brut, et nécessite beaucoup plus de travail pour fonctionner !
DÉTAILS TECHNIQUES Il s'agit d

'un écran LED à cathode commune
Dimensions : 0.76" x 1.9" (19.3mm x 50.3mm) Poids : 8.3g
Datasheet :

Red

Green - Cette fiche technique contient un diagramme de brochage précis mais ce n'est pas un modèle Bet Lux !
