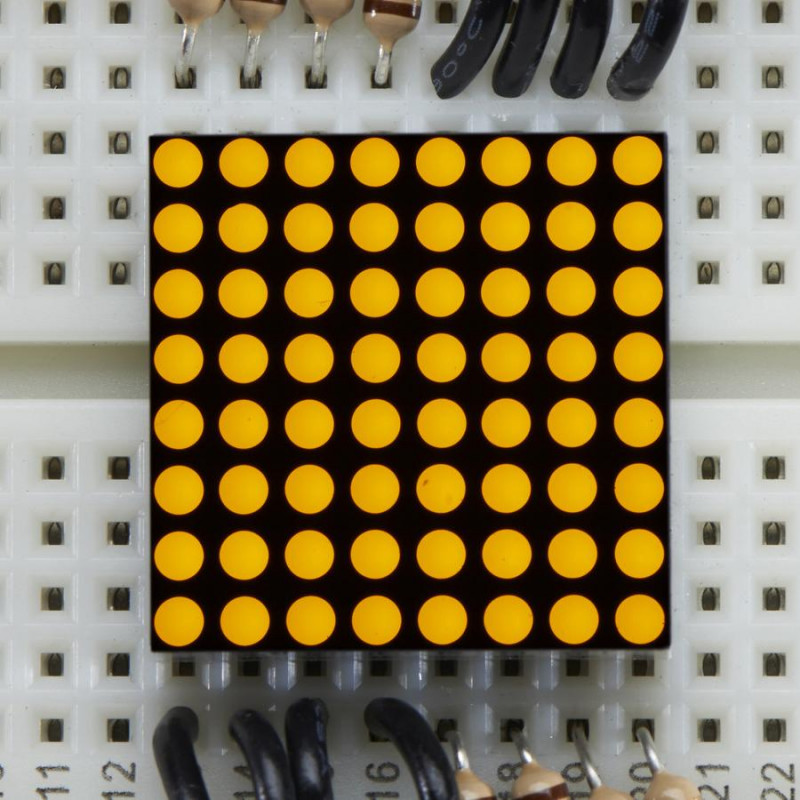

Matrice miniature de 8x8 LED jaunes

Vous piaillerez de plaisir lorsque vous tiendrez cette adorable matrice LED miniature. D'un carré de 0,8 pouce, elle a tout ce qu'une grande matrice LED a, mais en plus petit !
64 diodes électroluminescentes (DEL) jaune vif sont contenues à l'intérieur du corps en plastique, dans une matrice 8x8. Il y a 16 broches sur le côté, 8 sur chaque, avec un espacement de 0,1", de sorte que vous pouvez facilement le brancher sur une planche d'essai avec beaucoup d'espace pour le câbler.
Comme l'écran est dans une grille, vous devrez le commander en multiplex 1:8. Nous vous suggérons d'utiliser un 74HC595 et un TPIC6B595 (en utilisant le 74HC' pour contrôler les 8 anodes à la fois et en utilisant le TPIC' pour piloter une cathode à la fois) ou d'utiliser un seul MAX7219 qui fera le travail de multiplexage pour vous. Le terrain de jeu Arduino propose un bel ensemble de tutoriels présentant le MAX7219 et les matrices LED 8x8.
DÉTAILS TECHNIQUES


Fiche technique - LuckyLight est actuellement le fournisseur de cette matrice.


Auparavant, nous transportions BetLux.
Il s'agit d'une matrice de LED à cathode commune
Poids : 2,75 g
Le site Arduino propose un bel ensemble de tutoriels présentant le MAX7219 et les matrices de LED 8x8
Utilisation d'un registre à décalage haute puissance pour piloter des matrices 8x8 avec un NETduino
