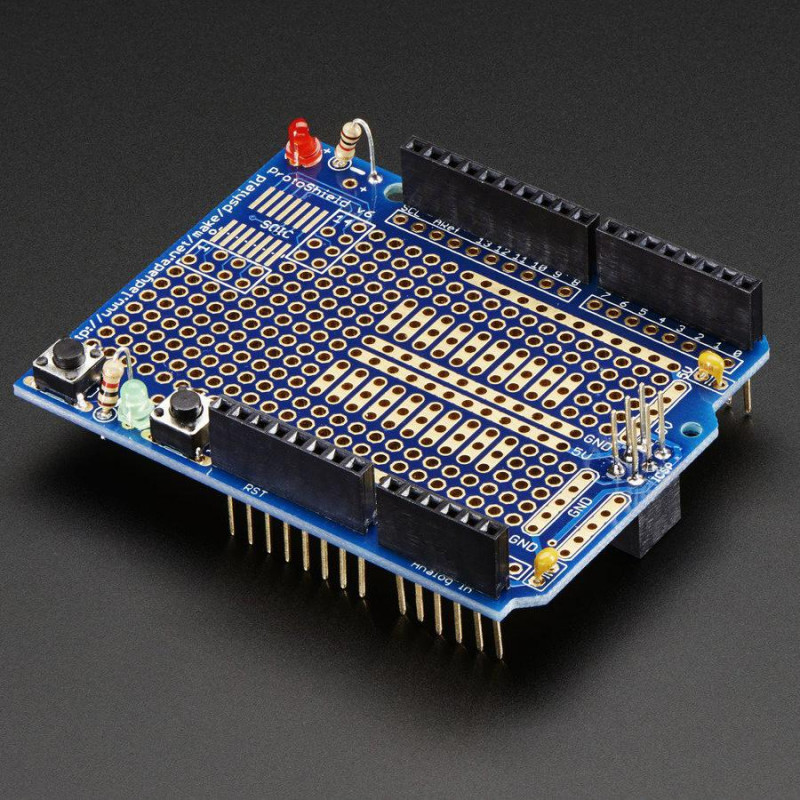

Ce bouclier de prototypage est le meilleur qui existe (du moins, c'est ce que nous pensons), et il est maintenant encore meilleur avec la version R3 - mise à jour pour une compatibilité maximale avec pratiquement tous les Arduinos !
Il fonctionne avec UNO, Mega, Leonardo, NG, Diecimila, Duemilanove, et les Arduinos compatibles. Les réseaux Ethernet de Yun et de Arduino sont dotés d'une prise Ethernet volumineuse qui gêne l'empilage. Vous pouvez utiliser les embouts d'empilage fournis et cela fonctionnera, mais ils ne sont pas bien placés.
Jetez un coup d'œil à ces spécifications impressionnantes :
Il a un beau standard 0,1 "x0.Grille de prototypage de 1" avec de grandes pastilles
Livrée avec des en-têtes empilables et des en-têtes simples, choisissez ce que vous voulez lorsque vous les soudez ensemble
Un modèle de circuit intégré pour ajouter des circuits intégrés DIP jusqu'à 20 broches Des
rails d'alimentation au milieu et sur les côtés
Un bouton de réinitialisation et un bouton supplémentaire d'usage général
2 DEL d'usage général de 3 mm, rouge et vert, ainsi que 2 résistances correspondantes
Une tête d'empilage ICSP pass-thru pour que vous puissiez empiler n'importe quel type de blindage sur le dessus, et/ou utiliser un programmateur AVR
Une zone de puce de montage en surface pour jusqu'à 14 pièces de taille SOIC
Compatible avec les petites planches à pain
Chaque broche est sortie !
Tampons plaqués or
2 condensateurs de 0,1uF de chaque côté pour une meilleure stabilité de la puissance
Livré en kit de pièces pour que vous puissiez choisir comment configurer votre blindage.
Cependant, il est très facile à assembler, même pour les soudeurs débutants. Plus d'informations et d'instructions sont disponibles ici.
Arduino et les planches à pain ne sont pas incluses !
DÉTAILS TECHNIQUES
S'adapte aux collecteurs réguliers de Arduino
Dimensions (assemblées) : 69mm x 53mm x 13mm (2.7in x 2.1in x 0.5in)
Fichiers CAO du PCB et objet de Fritzing disponibles dans le tutoriel
