Les solénoïdes sont essentiellement des électro-aimants : ils sont constitués d'une grosse bobine de fil de cuivre avec une armature (un morceau de métal) au milieu. Lorsque la bobine est mise sous tension, la balle est attirée au centre de la bobine. Cela rend le solénoïde capable de tirer d'un côté.

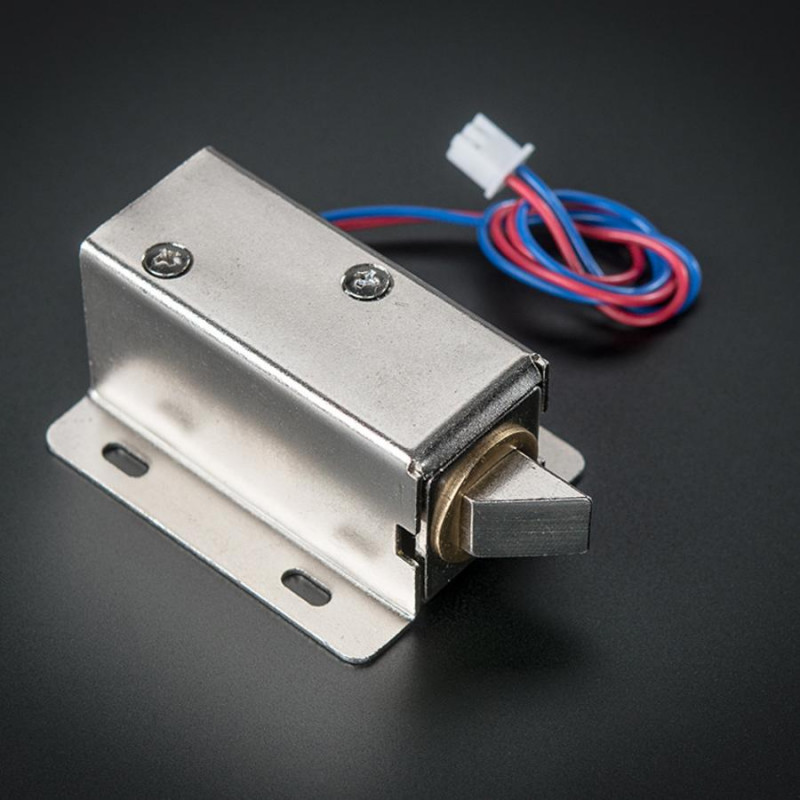

Ce solénoïde, en particulier, est beau et solide, et dispose d'un ergot avec une coupe oblique et un bon support de montage. Il s'agit essentiellement d'une serrure électronique, conçue pour une armoire, un coffre ou une porte de base. Normalement, la serrure est active et vous ne pouvez pas ouvrir la porte parce que le solénoïde est dans le chemin. Il n'utilise aucune puissance dans cet état. Lorsque l'on applique une tension de 9 à 12 VDC, la languette se rétracte pour ne plus dépasser et la porte peut être ouverte.
Les solénoïdes sont livrés avec un ergot incliné, comme illustré ci-dessus, mais vous pouvez l'ouvrir à l'aide des deux vis cruciformes et le faire pivoter de 90, 180 ou 270 degrés pour qu'il corresponde à la porte sur laquelle vous souhaitez l'utiliser.
Pour piloter un solénoïde, il faut un transistor de puissance et une diode. Consultez ce diagramme pour savoir comment le câbler à un Arduino ou à un autre microcontrôleur. Vous aurez besoin d'une assez bonne alimentation pour actionner un solénoïde, car il faut beaucoup de courant dans le solénoïde pour charger l'électro-aimant, environ 500mA, donc n'essayez pas de l'alimenter avec une pile 9V !
DÉTAILS TECHNIQUES
12VDC (vous pouvez utiliser 9-12 volts DC, mais une tension inférieure entraîne un fonctionnement plus faible/plus lent)
Consomme 650mA à 12V, 500 mA à 9V lorsqu'il est
activé Conçu pour un temps d'activation de 1-10 secondes
Dimensions maximales : 41.85mm / 1,64" x 53,57mm / 2,1" x 27,59mm / 1,08"
Dimensions : 23,57mm / 0,92" x 67,47mm / 2,65" x 27,59mm / 1,08"
Longueur du fil : 222,25mm / 8,75"
Poids : 147,71g
Diagramme
Fiche technique SketchUp
