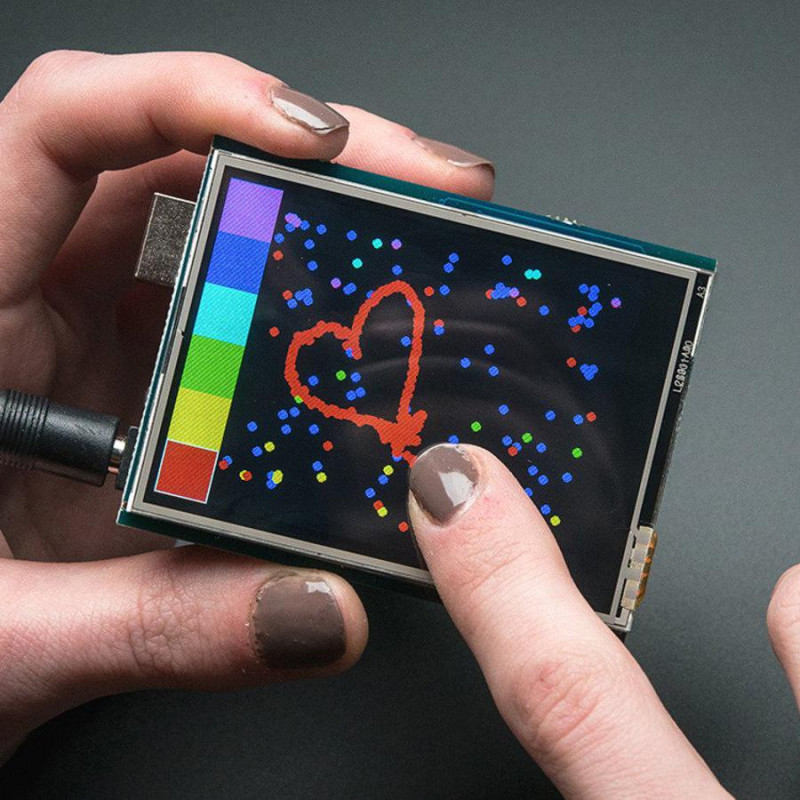

Ajoutez du piquant à votre projet Arduino grâce à un magnifique écran tactile de grande taille avec connexion intégrée pour carte microSD.
Cet écran TFT est grand (diagonale de 2,8 pouces), lumineux (rétroéclairage par 4 LED blanches) et coloré (18 bits 262 000 nuances différentes) ! 240x320 pixels avec contrôle individuel des pixels. Il a une résolution bien supérieure à celle d'un écran noir et blanc de 128x64. En prime, cet écran est déjà doté d'un écran tactile résistif, ce qui permet de détecter les pressions du doigt n'importe où sur l'écran. (Nous avons également une version capacitive-touch de ce shield ici)
Adafruit a mis à jour son shield original v1 pour un affichage SPI - c'est un tout petit peu plus lent mais utilise beaucoup moins de broches et est maintenant beaucoup plus facile à utiliser avec Mega et Leonardo. Ils comprennent également un contrôleur d'écran tactile SPI, de sorte que vous n'avez besoin que d'une seule broche supplémentaire pour ajouter un contrôleur d'écran tactile de haute qualité. Même avec tous les extras, le prix est plus bas grâce à nos compétences en matière de recherche de pièces et d'ingénierie !
Le bouclier est entièrement assemblé, testé et prêt à être utilisé. Pas de câblage, pas de soudure ! Il suffit de le brancher et de charger la bibliothèque - vous le ferez fonctionner en moins de 10 minutes ! Il fonctionne mieux avec un Arduino classique (UNO/Duemilanove/Diecimila). Soudez trois cavaliers et vous pourrez l'utiliser à pleine vitesse sur un Leonardo ou un Mega également.
Ce bouclier d'affichage comporte un contrôleur intégré avec une mémoire tampon RAM, de sorte que le microcontrôleur n'a pratiquement aucune tâche à accomplir. Ce shield a besoin de moins de broches que leur shield v1, ce qui permet de connecter plus de capteurs, de boutons et de LED : 5 broches SPI pour l'écran, une autre broche pour le contrôleur SPI de l'écran tactile et une autre broche pour la carte uSD si vous voulez lire des images à partir de celle-ci.
Bien sûr, ils ne se contenteraient pas de vous laisser avec une fiche technique et un "bonne chance" ! - Adafruit a écrit une bibliothèque graphique open source complète qui permet de dessiner des pixels, des lignes, des rectangles, des cercles et du texte. Ils ont également une bibliothèque d'écran tactile qui détecte x, y et z (pression) et un code d'exemple pour démontrer tout cela. Le code est écrit pour Arduino mais peut être facilement porté sur votre microcontrôleur préféré ! Pour les personnes qui veulent le même écran mais pas dans un format de bouclier, consultez ce breakout TFT 2.8"
DÉTAILS TECHNIQUES
Résolution 240x320, couleur 18 bits (262 000) - notre bibliothèque utilise le mode couleur 16 bits
Affichage SPI haute vitesse avec pilote d'écran tactile SPI numérique
L'affichage utilise les broches numériques 13-9. Le contrôleur d'écran tactile requiert la broche numérique 8. La broche microSD requiert la broche numérique 4. Cela signifie que vous pouvez utiliser les broches numériques 2, 3, 5, 6, 7 et les broches analogiques 0-5. La broche 4 est disponible si vous n'utilisez pas la carte microSD.
Fonctionne avec tout Arduino '328 classique. Soudez les trois cavaliers fermés pour utiliser l'embase ICSP avec le
régulateur LDO 3.3V @ 300mA de Leonardo ou Mega
. Le courant consommé dépend de l'utilisation mais est d'environ 100mA pour l'affichage et l'écran tactile avec
4 LED blanches.
Activé par défaut mais vous pouvez connecter le transistor à une broche numérique pour contrôler le rétroéclairage
Écran tactile résistif à 4 fils relié au contrôleur STMPE610
Fiches techniques, circuits imprimés EagleCAD et plus encore dans le tutoriel du produit
