Oh si pratique, ce petit chargeur lipo est si petit et si facile à utiliser que vous pouvez le garder sur votre bureau ou le monter facilement dans n'importe quel projet !

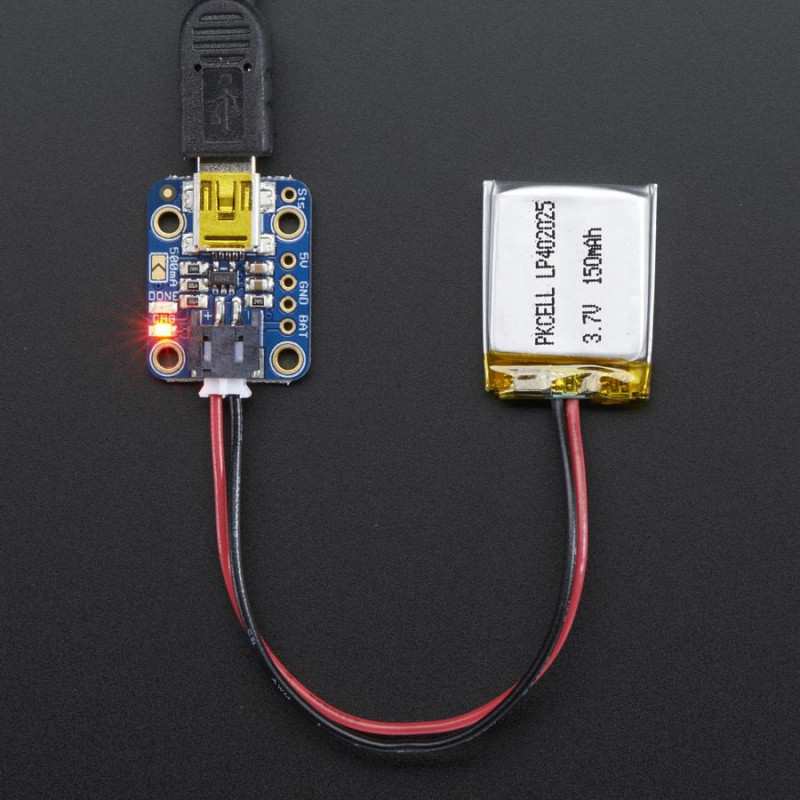

Il suffit de le brancher via un câble MiniUSB sur un port USB et de brancher une batterie rechargeable au lithium-polymère ou au lithium-ion de 3,7 V/4,2 V sur la fiche JST à l'autre extrémité. Il y a deux LED - une rouge et une verte. Pendant la charge, le voyant rouge est allumé. Lorsque la batterie est entièrement chargée et prête à être utilisée, le voyant vert s'allume. La charge s'effectue en trois étapes : d'abord une charge de préconditionnement, puis une charge rapide à courant constant et enfin une charge d'entretien à tension constante pour maintenir la batterie à niveau. Le courant de charge est de 100mA par défaut, de sorte qu'il fonctionnera avec une batterie de n'importe quelle taille et un port USB. Si vous le souhaitez, vous pouvez facilement passer en mode 500mA en fermant par soudure le cavalier à l'avant, pour les cas où vous ne chargez que des batteries de 500mAh ou plus. A utiliser uniquement avec nos batteries LiPoly/LiIon ! D'autres piles peuvent avoir une tension, une composition chimique, une polarité ou un brochage différents.
Livré assemblé et testé avec un câble JST gratuit en bonus !
Entrée 5V via un connecteur USB Mini-B
Pour charger des piles simples Lithium Ion/Lithium Polymère 3.7/4.2v (pas pour les anciennes piles 3.6/4.1v)
Courant de charge 100mA, ajustable à 500mA en soudant un cavalier fermé
Piles non incl uses.
DÉTAILS TECHNIQUES
Détails :
Dimensions : 24mm x 19mm x 2mm / 0.9" x 0.7" x 0.08"
Hauteur avec JST : 7mm / 0.3"
Poids : 2.5g
Fiches techniques, fichiers CAO PCB et objets Fritzing disponibles dans le tutoriel
