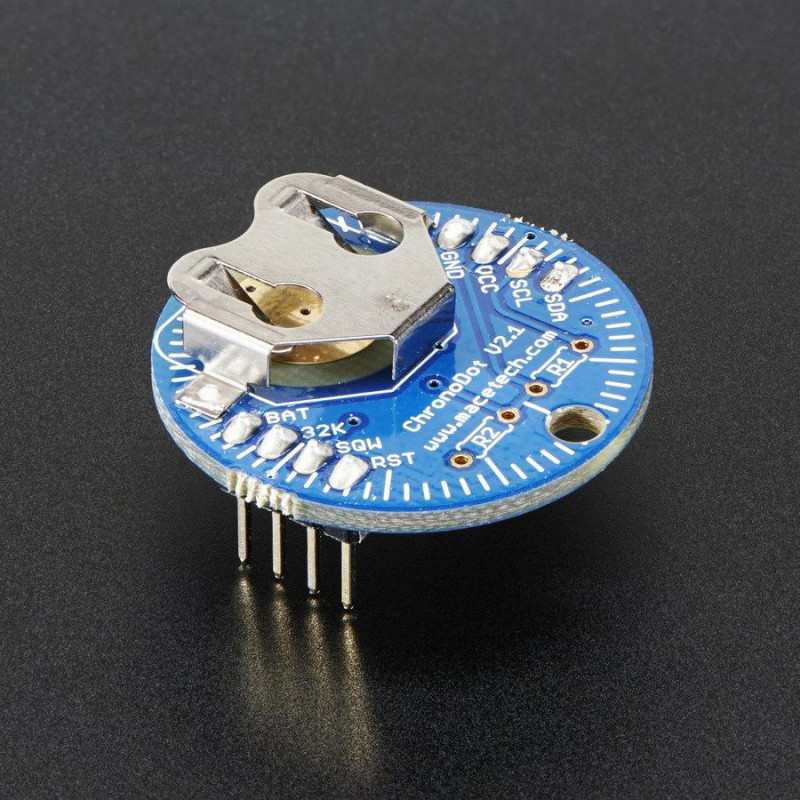

Le ChronoDot RTC est un module d'horloge en temps réel extrêmement précis, basé sur le RTC compensé en température (TCXO) DS3231.
Il comprend une pile CR1632, qui devrait durer au moins 8 ans si l'interface I2C n'est utilisée que lorsque l'appareil est alimenté en 5V. La face supérieure du Chronodot est désormais équipée d'un support de pile pour les piles au lithium 3V de 16 mm. Il se marie particulièrement bien avec les piles CR1632. Cliquez ici pour la documentation et les exemples de code. Le DS3231 possède un cristal interne et une banque de condensateurs d'accord commutés. La température du cristal est surveillée en permanence, et les condensateurs sont ajustés pour maintenir une fréquence stable. D'autres solutions RTC peuvent dériver de plusieurs minutes par mois, notamment dans des plages de températures extrêmes... le ChronoDot dérive de moins d'une minute par an. Cela rend le ChronoDot très bien adapté aux applications à temps critique qui ne peuvent pas être synchronisées régulièrement avec une horloge externe.
Le ChronoDot se branche sur une planche à pain standard sans soudure et possède également des trous de montage pour une installation sur châssis.
L'interface I2C est très simple et pratiquement identique aux adresses de registre des célèbres RTC DS1337 et DS1307, ce qui signifie que le code existant pour le Arduino, Basic Stamp, Cubloc, et autres contrôleurs devrait fonctionner sans aucune modification. Cette nouvelle version est équipée d'un support de pile, sans soudure !
DÉTAILS TECHNIQUES
Dimensions (sans batterie):
Longueur : 30,4 mm de diamètre
Hauteur : 14,1 mm
Poids : 4 g
Cette carte/puce utilise I2C 7 bits adresse 0x68
pilote netduino, échantillon netduino et documentation ! Cet échantillon exerce toutes les fonctions de l'horloge (comme le pilote et les échantillons DS1307).
Nous vous recommandons également le code d'exemple RTC de Paul Stoffergen (pour tous les Arduino et compatibles) : https://github.com/PaulStoffregen/Time et http://www.pjrc.com/teensy/td_libs_DS1307RTC.html.
