Les solénoïdes sont essentiellement des électro-aimants : ils sont constitués d'une grosse bobine de fil de cuivre avec une armature (un morceau de métal) au milieu.
Lorsque la bobine est mise sous tension, la balle est attirée au centre de la bobine.
Cela permet au solénoïde de tirer (d'une extrémité) ou de pousser (de l'autre).

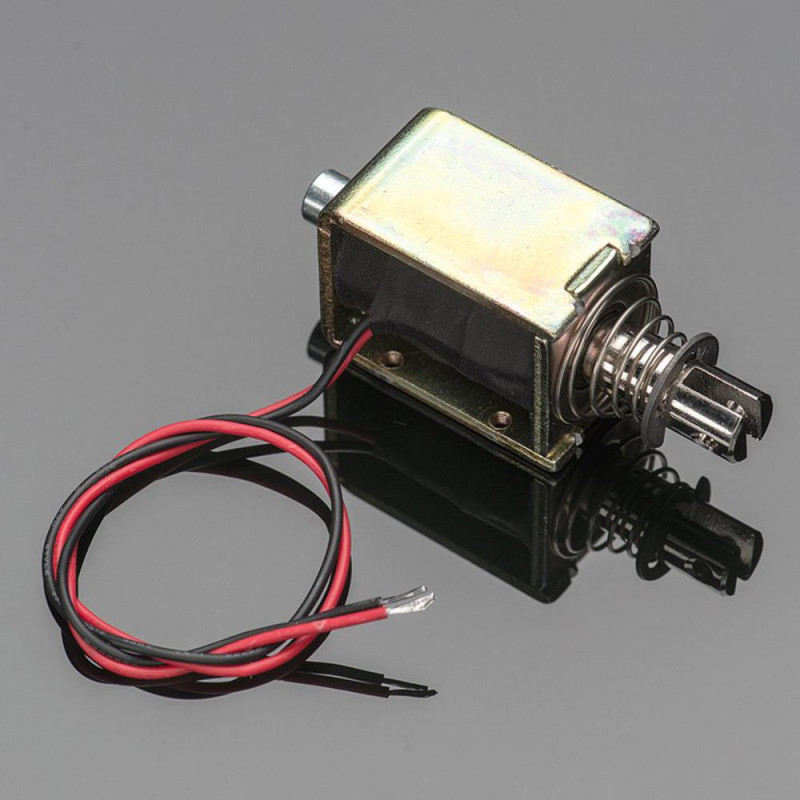

Ce solénoïde en particulier est beau et solide, avec un corps de 40 mm de long et une armature "captive" avec un ressort de rappel.
Cela signifie que lorsqu'il est activé par une tension allant jusqu'à 12 VDC, le solénoïde se déplace et, lorsque la tension est supprimée, il revient à sa position initiale, ce qui est très pratique. De nombreux solénoïdes bon marché sont uniquement de type poussé ou de type tiré et peuvent ne pas avoir d'armature captive (elle tombera !) ou ne pas avoir de ressort de rappel. Ce solénoïde comporte des trous filetés 4xM3 (métriques) dans la partie inférieure pour un montage facile.
Pour piloter un solénoïde, vous aurez besoin d'un transistor de puissance et d'une diode. Consultez ce diagramme pour savoir comment le connecter à un Arduino ou à un autre microcontrôleur. Vous aurez besoin d'une assez bonne alimentation pour piloter un solénoïde, car il faut beaucoup de courant dans le solénoïde pour charger l'électro-aimant, environ 250mA, donc n'essayez pas de l'alimenter avec une pile de 9V ! Fonctionne mieux avec une alimentation de 12V.
Remarque : depuis le 7 juin 2017, nous vendons désormais la version 12V de ce produit au lieu de la version 24V !
DÉTAILS TECHNIQUES
Fonctionnement en 12 DC (vous pouvez utiliser de 9 à 12 volts DC, mais une tension plus faible entraîne un fonctionnement plus faible et plus lent)
Type de poussée ou de traction avec un jet de 10 mm
Résistance de la bobine : ~12 ohms
Force de démarrage de 6 Newton (12VDC / 50% du cycle de travail)
5.1 oz / 144 grammes
