Ces écrans sont petits, environ 1 pouce de diagonale seulement, mais très lisibles grâce au contraste élevé d'un écran OLED.
Cet écran est composé de 128x32 pixels OLED blancs individuels, chacun étant activé ou désactivé par la puce de contrôle. Comme l'écran produit sa propre lumière, aucun rétroéclairage n'est nécessaire. Cela permet de réduire la puissance requise pour faire fonctionner l'OLED et c'est pourquoi l'écran présente un contraste aussi élevé ; nous aimons beaucoup cet écran miniature pour sa netteté !
Pour vous faciliter la vie et vous permettre de vous concentrer sur votre travail important, Adafruit a repris l'écran OLED et l'a placé sur un circuit imprimé d'extension avec des circuits de support pour vous permettre d'utiliser cette petite merveille avec des niveaux logiques de 3,3 V (Feather/Raspberry Pi) ou 5 V (Arduino/ Metro328).

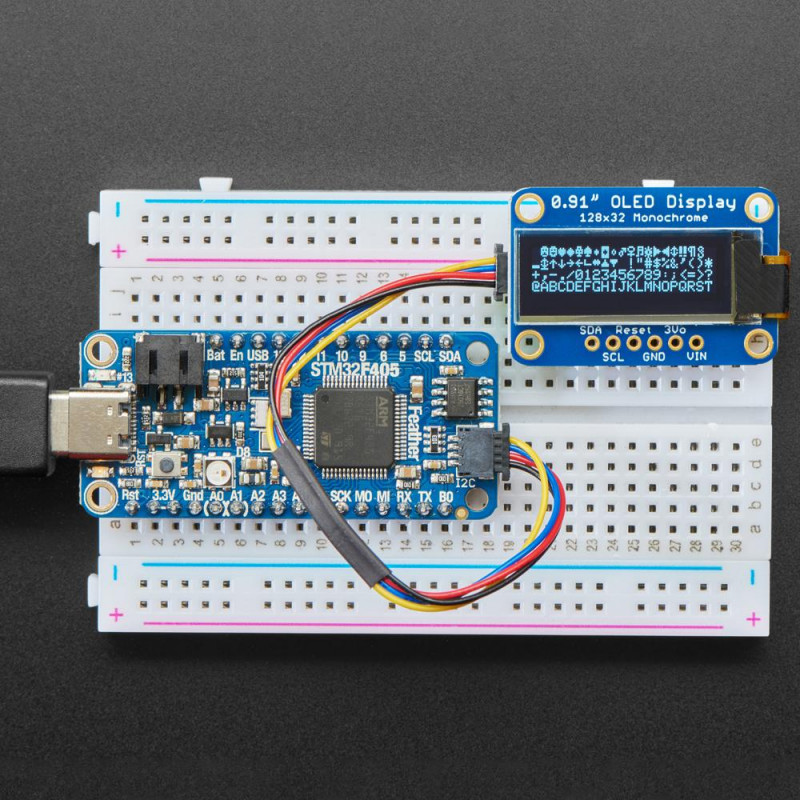

Ils ont mis à jour la conception pour ajouter un circuit de réinitialisation automatique de sorte que la broche de réinitialisation est facultative, car il parle I2C vous pouvez facilement le connecter avec seulement deux fils (plus l'alimentation et la terre !). Ils ont même inclus des connecteurs STEMMA QT compatibles avec le qwiic SparkFun pour le bus I2C, de sorte que vous n'avez même pas besoin de souder !
Il vous suffit de vous connecter à votre micro préféré et de lire le tutoriel détaillé avec les bibliothèques Arduino et Python/CircuitPython pour le texte et les graphiques. Vous aurez besoin d'un microcontrôleur avec plus de 512 octets de RAM car l'affichage doit être mis en mémoire tampon.
Les besoins en énergie dépendent un peu de la partie de l'écran qui est allumée, mais en moyenne l'écran utilise environ 20mA de l'alimentation 3,3V. Le driver OLED intègre une simple pompe de charge à capuchon commutateur qui transforme 3,3 V-5 V en une commande haute tension pour les OLED, ce qui en fait l'une des façons les plus simples d'intégrer une OLED dans votre projet !
Veuillez noter que les écrans OLED sont constitués de centaines de... OLED ! Cela signifie que chaque pixel est une petite LED organique et que si elle reste allumée pendant plus de 1 000 heures, elle commencera à faiblir. Si vous souhaitez que l'écran reste uniformément lumineux, veuillez éteindre l'écran (éteindre les pixels) lorsque vous n'en avez pas besoin pour éviter qu'ils ne faiblissent.
DÉTAILS TECHNIQUES
Fiche technique, fichiers PCB EagleCAD et Fritzing disponibles dans le tutoriel du produit
Dimensions :
PCB : 20mm x 35mm (0.8" x 1.4")
Zone d'affichage : 7mm x 25mm
Épaisseur : 4mm
Détails de l'affichage :
Diagonale de l'écran?0.91"
Nombre de pixels?128 × 32
Profondeur de couleur ? monochrome (blanc)
Construction du module ? COG
Taille du module (mm) ? 46,30 × 11,50 × 1,45
Taille du panneau (mm) ? 30,00 × 11,50 × 1,45
Surface active (mm) ? 22,384 × 5,584
Pas des pixels (mm) ? 0,175 × 0,175
Taille des pixels (mm) ? 0,159 × 0,159
Taux de rendement ? 1/32
Luminosité ( cd/m2)?150 (Typ) @ 7.25V
Interface?I2C
La consommation de courant de l'écran dépend entièrement de votre utilisation : chaque LED OLED consomme du courant lorsqu'elle est allumée, donc plus vous avez de pixels allumés, plus vous consommez de courant.
Ils ont tendance à consommer environ 15mA dans la pratique, mais pour obtenir des chiffres précis, vous devez mesurer le courant dans votre circuit d'utilisation.
Cette carte/puce utilise l'adresse I2C 7 bits 0x3C.
