Étendez et développez votre Circuit Playground projects avec un Gizmo E-Ink à boulonner qui vous permet d'ajouter un joli écran e-Ink tricolore de manière solide et fiable.

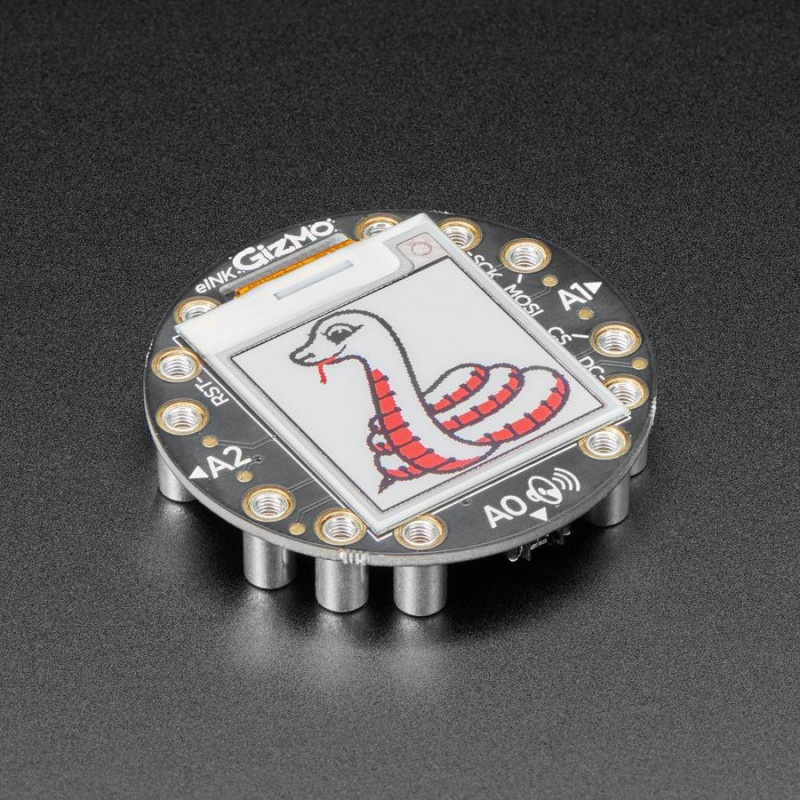

Ce circuit imprimé ressemble à un breakout E-Ink rond, mais il est doté d'écarteurs M3 fixés en permanence qui servent de connexions mécaniques et électriques.
Il y a de fortes chances que vous ayez déjà vu l'un de ces nouveaux "e-readers" comme le Kindle ou le Nook. Ils sont équipés de gigantesques écrans "statiques" en papier électronique, ce qui signifie que l'image reste affichée même lorsque l'alimentation est complètement coupée. L'image est également très contrastée et très lisible à la lumière du jour. Il ressemble vraiment à du papier imprimé !
Une fois fixé, vous aurez un écran 152x152 de 1.54" (pixels à encre noire et rouge et fond blanc), deux connecteurs STEMMA à 3 broches pour attacher des bandes NeoPixel ou des servos, et un amplificateur audio de classe D avec un connecteur Molex PicoBlade qui peut brancher un de nos haut-parleurs Lil.
À l'aide de la bibliothèque CircuitPython ou Arduino, vous pouvez créer un "tampon d'image" avec les pixels que vous souhaitez activer, puis l'écrire sur l'écran. La bibliothèque fait tout le travail pour vous, vous pouvez simplement vous interfacer avec elle comme s'il s'agissait d'un écran compatible Adafruit_GFX. Ce breakout E-Ink ne contient pas de puce SRAM supplémentaire (pas assez de broches sont disponibles) donc vous aurez besoin d'environ 7K de SRAM pour un tampon d'affichage, le CPX a 32KB et le CPB a 256KB, donc il y a beaucoup de RAM.
Il s'agit d'un excellent compagnon pour les cartes Circuit Playground Express ou Bluefruit grâce à leurs vitesses matérielles SPI rapides et à leur grande quantité de RAM, et il fonctionne en Arduino et CircuitPython. Si vous l'utilisez avec Circuit Playground Express et CircuitPython, vous ne pourrez pas faire grand-chose car il n'y a pas une tonne de mémoire - il s'agit surtout d'afficher le REPL et peut-être de lancer un diaporama d'images. Pour l'utilisation de CircuitPython, le Bluefruit est recommandé et fonctionne vraiment bien !
Vous ne pouvez pas l'utiliser avec le Circuit Playground Classic sur Arduino, il n'y a pas assez de RAM !
Livré avec un circuit imprimé sur lequel sont fixés des standoffs pré-soudés, et 12x vis M3 pour la fixation. Convient à toutes les aires de jeux du circuit, mais comme nous l'avons mentionné précédemment, les modèles Express et Bluefruit sont recommandés.
DÉTAILS TECHNIQUES
Dimensions du produit : 53,3 mm x 53,3 mm x 9,4 mm / 2,1" x 2,1" x 0,4"
Poids du produit : 23,0 g / 0,8 oz
