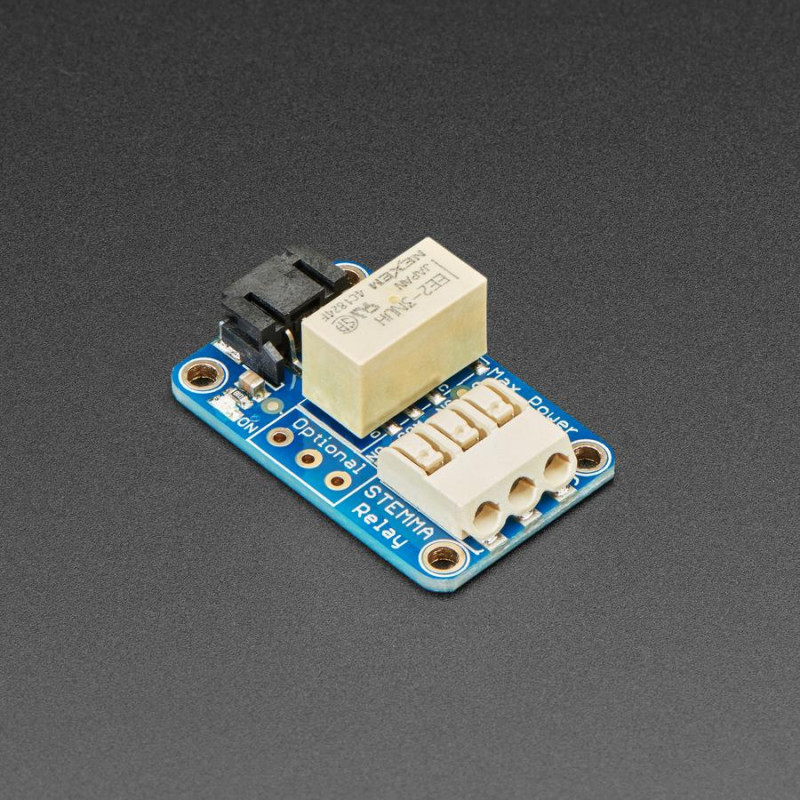

Il s'agit du mini-relais sans verrouillage de STEMMA. Il vous donne le pouvoir de contrôler, et le contrôle du pouvoir. En d'autres termes, vous pouvez désormais allumer et éteindre facilement des lampes, des ventilateurs, des solénoïdes et d'autres petits appareils fonctionnant sur une alimentation allant jusqu'à 250 VCA ou CC à l'aide de n'importe quel microcontrôleur ou micro-ordinateur.
Pas besoin de se soucier des diodes de retour, du décalage de niveau, de la protection des broches. Le conseil d'administration de STEMMA s'occupe de tout cela pour vous. Vous pouvez l'utiliser avec n'importe quel microcontrôleur/microordinateur de 3V ou 5V. Pour l'utiliser avec une carte d'essai, Raspberry Pi ou Arduino, utilisez un câble JST à 3 broches pour carte d'essai.
Cette carte a une seule broche Signal (le fil blanc). Normalement, la broche COM du relais est connectée mécaniquement à la broche NC et la broche NO est déconnectée.
Lorsque la broche Signal est tirée vers le haut, le relais commute et le commutateur interne change de façon à ce que la broche COM soit mécaniquement connectée à la broche NO et que la NC soit alors déconnectée
Lorsque le relais est actif, une LED rouge est allumée et environ 50mA de courant provenant du fil d'alimentation rouge sont utilisés pour maintenir la bobine allumée.
Notez qu'en cas de coupure de courant, le relais se remet en position ouverte.
Les connecteurs pour le relais sont le truc tubulaire blanc à l'extrémité du PCB. Vous pouvez introduire du fil dans les trous, ils s'accrocheront automatiquement aux fils de 24 à 18AWG. Une fois que vous avez inséré le fil, tirez légèrement dessus pour vérifier qu'il est bien serré. Pour libérer le fil, utilisez un tournevis fin ou un stylo pour appuyer sur le bouton situé sur le dessus tout en tirant sur le fil.
Vous pouvez commuter jusqu'à 2A de courant résistif à 30VDC ou ~40VAC ou moins. À 110 VDC, vous pouvez commuter jusqu'à 0,3 A, à 120 VDC jusqu'à 0,5 A, et à 250 VDC jusqu'à 0,6 A. Vérifiez la fiche technique du relais pour connaître la capacité de commutation exacte, et bien sûr, pour les charges réactives/inductives, vous devrez dériver. Ce n'est pas un relais que vous pouvez utiliser pour allumer et éteindre votre lave-linge/sèche-linge. Restez-en à 60 W ou moins.
Chaque carte STEMMA est livrée avec un circuit imprimé entièrement assemblé et testé, mais sans câble. Aucune soudure n'est nécessaire pour l'utiliser. Il y a un deuxième interrupteur optionnel sur le côté du PCB, si vous obtenez un bloc terminal à 3 broches, vous pouvez le souder en place, mais il est optionnel.
Remarque : En cas d'utilisation avec des tensions élevées (> 24V), faites preuve de prudence et de bon sens ! Les hautes tensions exigent de l'expérience et ne doivent être utilisées que par des ingénieurs qui sont à l'aise avec les directives et savent comment les utiliser en toute sécurité !
DÉTAILS TECHNIQUES
Dimensions de l'ensemble : 34,3mm x 21,6mm x 11,3mm
APPRENDRE
Guide primaire : Adafruit STEMMA Non-Latching Mini Relay - Obtenez le pouvoir de contrôler, et le contrôle du pouvoir avec STEMMA !
