Regardez ça ! Avez-vous toujours voulu avoir une autre paire d'yeux à l'arrière de votre tête ? Ou habiller votre costume avec de grands et beaux orbes ?

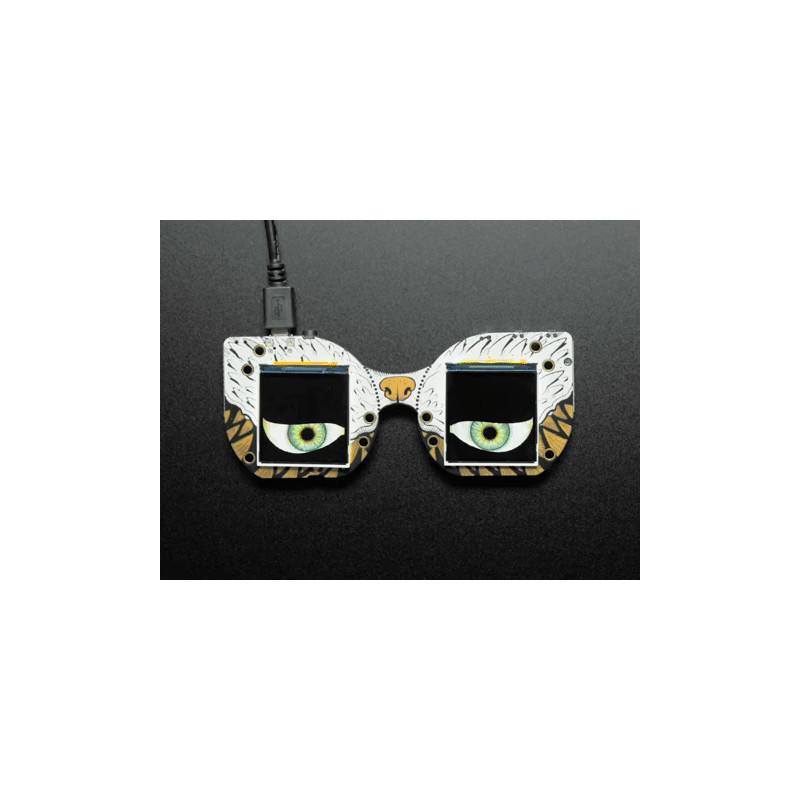

Le MONSTER M4SK est comme le Hallowing, mais deux fois plus performant, avec deux superbes écrans IPS TFT de 240x240 pixels, pilotés par un processeur Cortex M4 de 120MHZ qui peut produire ces pixels très rapidement. Vous obtiendrez la même qualité d'affichage que le kit Raspberry Pi Eyes, mais sans avoir besoin de transporter un ordinateur Linux complet
. Les yeux ont la même distance pupillaire que ceux d'un être humain (~63 mm), mais ils sont conçus de manière à ce que le nez puisse être cassé à l'aide d'une pince ou d'un cutter, puis relié par un câble JST SH à 9 broches d'une longueur maximale de 100 mm, afin que les yeux puissent être repositionnés ou fixés librement.
Adafruit voulait faciliter les effets audio, donc en plus d'un amplificateur audio de classe D, il y a aussi une prise casque stéréo qui est connectée aux deux DACs de la puce. Utilisez-le lorsque vous voulez une boîte d'amplification à son externe pour de gros effets. Pour les petits effets portables, l'amplificateur intégré peut piloter des enceintes de 8 ohms jusqu'à 1 Watt.
De chaque côté se trouvent des fiches JST-PH pour la connexion d'appareils externes. Les JST à 3 broches se connectent aux broches analogiques/timer du SAMD51, vous pouvez donc les utiliser pour des capteurs ou des périphériques GPIO. Le connecteur JST à 4 broches se connecte au port I2C et vous pouvez y insérer des connecteurs Grove pour un support matériel supplémentaire. Pour le port micro PDM, vous pouvez le câbler à un micro PDM.
De nombreux capteurs sont également intégrés : un capteur de lumière, trois boutons tactiles et un pavé tactile capacitif sur le nez.
En parlant de ce nez, la sérigraphie est réalisée par l'habile Miss Monster, regardez ces crocs !
C'est de loin la carte de développement la plus mignonne, la plus effrayante et la plus incroyable que Adafruit ait réalisée jusqu'à présent ! Regardez ces caractéristiques :
Microcontrôleur ATSAMD51G19 Cortex M4 fonctionnant à 120MHz avec 512KB Flash, 192KB RAM
8 MB QSPI flash pour le stockage des graphiques et des effets sonores
Deux écrans IPS TFT de 240x240 chacun sur leur propre bus SPI
Bel écran de soie avec un nez de boop-able qui est un pavé tactile capacitif
Circuit de charge de batterie Lipoly pour une utilisation portable
Sortie jack stéréo pour casque, pour les effets sonores via un amplificateur
Pilote de haut-parleur mono pour les petits haut-parleurs de 8 ohms 1W
Un connecteur STEMMA JST à 4 broches pour la connexion I2C (également compatible Grove)
Deux connecteurs STEMMA JST à 3 broches avec numérique/analogique/PWM pour les servos, les capteurs, etc.
Un port JST SH à 4 broches pour la connexion d'un microphone PDM en option
Contrôles du rétroéclairage
Trois boutons tactiles
Capteur de lumière
Interrupteur marche/arrêt et bouton de réinitialisation
Et comme vous pouvez vous y attendre, ils ont un nouveau code oculaire génial, qui fait 2 yeux avec des graphiques configurables par l'utilisateur.
Pour l'instant, le code qu'ils prennent en charge ne concerne que Arduino. CircuitPython n'est pas assez rapide pour réaliser les techniques d'animation 3D utilisées pour dessiner les globes oculaires. Les yeux sont encore plus beaux si vous les associez à ces lentilles de 40 mm en verre ou en plastique. (Vous en aurez besoin de deux, bien sûr) Vous pourriez également avoir besoin de ce kit en acrylique transparent pour monter les lentilles convexes.
DÉTAILS TECHNIQUES
Dimensions du produit : 118.3mm x 48.0mm x 9.7mm / 4.7" x 1.9" x 0.4"
