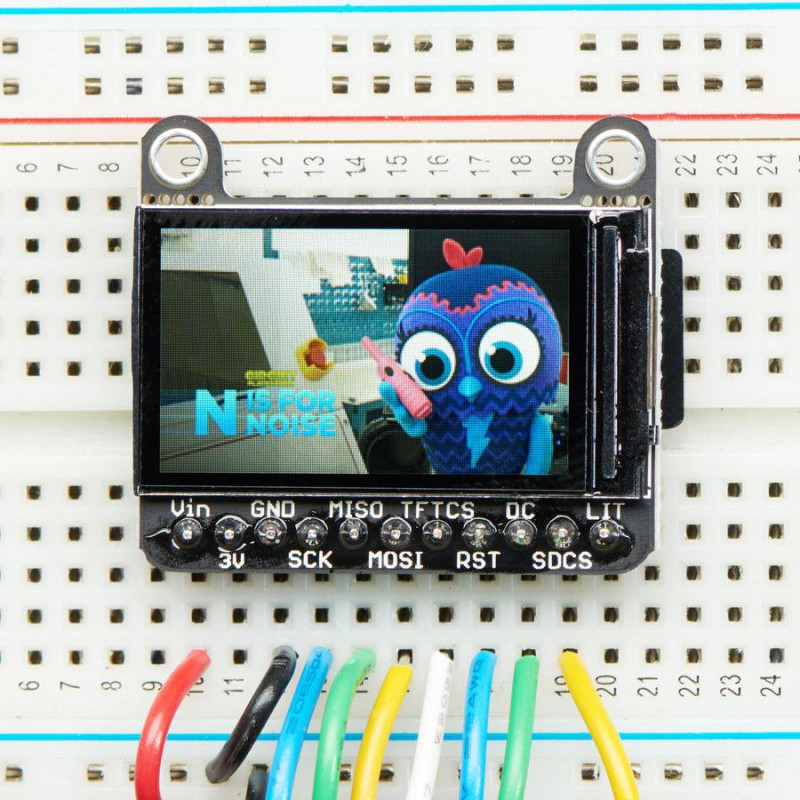

Dites bonjour au 1.14" 240x135 Colour TFT Display w/ MicroSD Card Breakout ? nous pensons que c'est T-F-Terrific ! Il a la taille de votre vignette, avec une couleur de 240x135 pixels haute résolution.
Ce très petit écran de seulement 1,14" de diagonale est rempli de pixels RVB, pour réaliser de très petits écrans à haute densité.
Cela fait longtemps que nous cherchions un écran de ce type - il est si petit - seulement 1,14" de diagonale - mais il a une haute densité de 260 ppi, 240x135 pixels avec un affichage plein angle. Il ressemble beaucoup à l'écran 160x80 de 0,96", mais possède 2,5 fois plus de pixels. Nous avons déjà vu des écrans de ce calibre utilisés dans des smartwatches et des petits appareils électroniques, mais ils étaient toujours dotés d'une interface MIPI. Enfin, Adafruit en a trouvé un qui est SPI et possède un pilote d'affichage convivial, de sorte qu'il fonctionne avec tous les microcontrôleurs ou micro-ordinateurs !
Cet adorable petit module d'affichage est le meilleur moyen d'ajouter un petit écran coloré et très lumineux à tout projet. Comme l'écran utilise le protocole SPI à 4 fils pour communiquer et possède son propre tampon de trame adressable par pixel, il peut être utilisé avec tout type de microcontrôleur. Même un tout petit appareil avec peu de mémoire et peu de broches disponibles ! L'écran de 1,14 pouce est doté de 240x135 pixels couleur 16 bits et est un écran IPS, ce qui permet d'obtenir des couleurs superbes jusqu'à 80 degrés hors axe dans toutes les directions. Le pilote TFT (ST7789) est très similaire au populaire ST7735, et notre bibliothèque Arduino le supporte bien.
L'écran TFT est soudé sur le breakout (il utilise un délicat connecteur flex-circuit) ainsi qu'un régulateur 3.3V à très faible perte et un shifter de niveau 3/5V pour pouvoir l'utiliser avec une alimentation et une logique 3.3V ou 5V. Comme il y avait un peu d'espace, Adafruit a placé un support pour carte microSD afin que vous puissiez facilement charger des bitmaps en couleur à partir d'une carte microSD formatée FAT16/FAT32. La carte microSD n'est pas incluse.
Bien sûr, nous ne nous contenterions pas de vous laisser avec une fiche technique et un "bonne chance" ! - Adafruit a écrit une bibliothèque graphique open source complète qui peut dessiner des pixels, des lignes, des rectangles, des cercles, du texte et des bitmaps, ainsi qu'un code d'exemple et un tutoriel de câblage. Le code est écrit pour Arduino IDE mais peut être facilement porté sur votre microcontrôleur préféré !
DÉTAILS TECHNIQUES
Dimensions du produit : 32,0 mm x 27,8 mm x 5,7 mm / 1,3" x 1,1" x 0,2"
Poids du produit : 5,0 g / 0,2 oz
