Le magnétomètre à 3 axes TLV493D est un excellent petit capteur pour détecter les aimants en 3D. En fait, le fabricant Infineon suggère qu'il pourrait être utilisé pour fabriquer un joystick !
Vous pourriez aussi l'utiliser pour d'autres choses sympas, comme détecter des objets avec des aimants, comme le couvercle d'une boîte, ou peut-être une statue qui déverrouille votre repaire secret lorsqu'elle est placée sur votre cheminée ?
Le TLD493D excelle dans la mesure des champs magnétiques proches en trois dimensions. Il ne fera pas un bon compass, il n'est pas assez sensible pour capter le champ magnétique terrestre, mais vous pouvez l'utiliser pour suivre le mouvement d'aimants proches en trois dimensions.
Voici quelques caractéristiques :
Sortie numérique via une interface I2C standard à 2 fils, jusqu'à 1 MBit/sec
Résolution de données de 12 bits pour chaque direction de mesure
Mesure de champ linéaire Bx, By et Bz jusqu'à +130 mT
Excellente correspondance de la mesure X/Y pour une détection précise de l'angle Comme

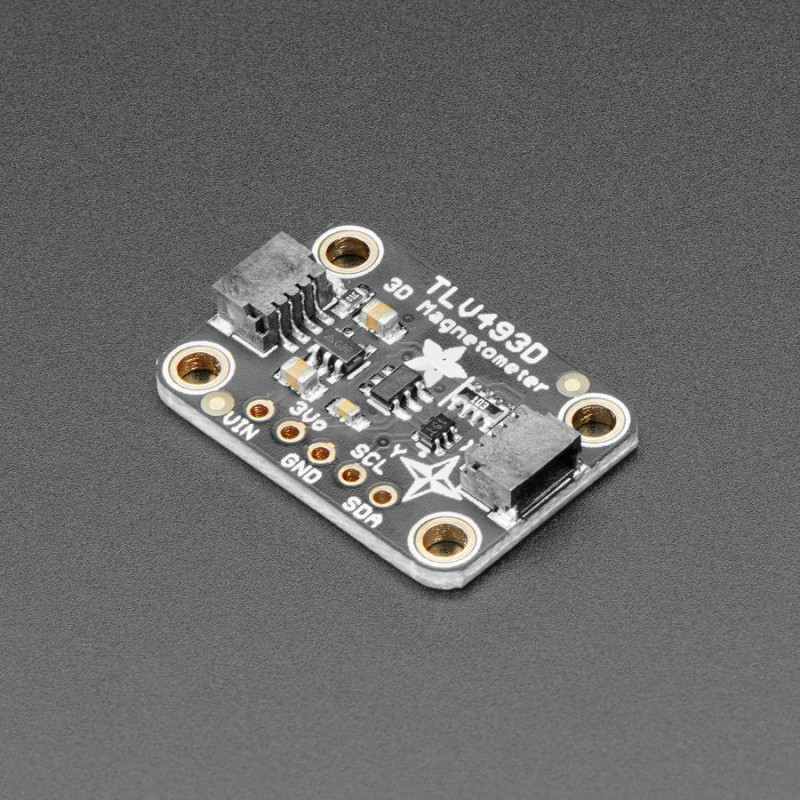

nous avons l'habitude de le faire, Adafruit a rendu le TLV facile à utiliser en le plaçant sur un circuit imprimé de rupture avec les circuits pour le supporter. Un régulateur de tension et le décalage du niveau logique se combinent pour le rendre utilisable avec une gamme de microcontrôleurs avec des niveaux logiques de 3,3V ou 5V. Ils vous donnent même une broche pour que vous puissiez utiliser l'excès de jus de 3.3V non utilisé par le TLV493D.
Ils ont également équipé le breakout de connecteurs STEMMA QT compatibles avec SparkFun Qwiic pour vous permettre de l'utiliser avec d'autres cartes équipées de manière similaire sans avoir à souder. Comme le TLV493D "parle" I2C, vous n'avez besoin que de deux fils (en plus de l'alimentation) pour vous interfacer avec votre microcontrôleur, et vous pouvez partager ces broches avec d'autres capteurs I2C. Le fabricant Infineon a eu la gentillesse de fournir une bibliothèque pour utiliser le capteur avec Arduino, et Adafruit en a écrit une pour l'utiliser avec CircuitPython et Python sur Raspberry Pi et d'autres ordinateurs Linux.
DÉTAILS TECHNIQUES
Dimensions du produit : 25,4mm x 17,8mm x 4,6mm / 1.0" x 0,7" x 0,2"
Poids du produit : 1,8g / 0,1oz
APPRENDRE LE
GUIDE PRINCIPAL : Adafruit TLV493 Magnétomètre à trois axes - Pour quand vous ne pouvez pas orienter vos aimants !
