L'e-paper facile arrive enfin sur les microcontrôleurs, avec ce breakout conçu pour faciliter l'ajout d'un écran eInk tricolore.
Il y a de fortes chances que vous ayez déjà vu l'un de ces nouveaux "e-readers" comme le Kindle ou le Nook. Ils sont équipés de gigantesques écrans électroniques "statiques", ce qui signifie que l'image reste affichée même lorsque l'alimentation est complètement coupée. L'image est également très contrastée et très lisible à la lumière du jour. Il ressemble vraiment à du papier imprimé !
Adafruit aime ces écrans depuis longtemps, mais les cassettes n'ont jamais été conçues pour être utilisées par les fabricants. Finalement, ils ont décidé de fabriquer le nôtre !

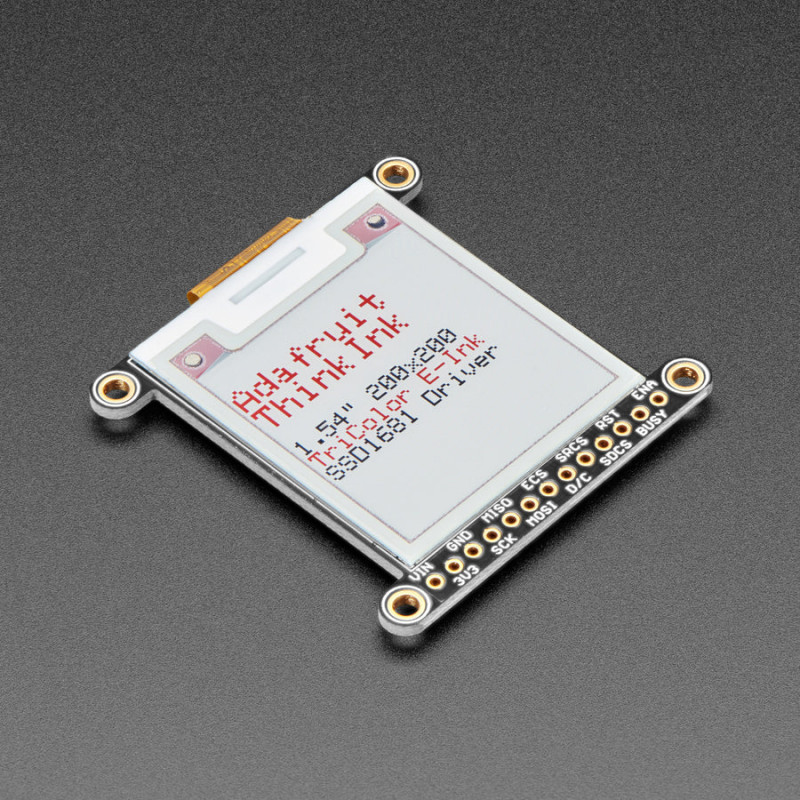

Ils commencent avec ce petit écran tricolore de 1,54". Il a 200x200 pixels d'encre noire et rouge et un fond blanc. À l'aide de la bibliothèque Arduino, vous pouvez créer un "tampon de trame" avec les pixels que vous souhaitez activer, puis l'écrire sur l'écran. La plupart des éruptions simples s'arrêtent là. Mais si vous faites le calcul, 200 x 200 pixels x 2 couleurs = 10 KBytes. Ce qui ne rentre pas dans la mémoire de beaucoup de microcontrôleurs. Même si vous disposez de 32 Ko de RAM, pourquoi gaspiller 10 Ko ?
Ils vous ont donc fait une faveur et ont ajouté une petite puce SRAM à l'arrière. Cette puce partage le port SPI que l'écran eInk utilise, vous n'avez donc besoin que d'une broche supplémentaire. Et, plus de frame-buffering ! Vous pouvez utiliser la SRAM pour configurer ce que vous voulez afficher, puis transférer les données de la SRAM à l'eInk lorsque vous êtes prêt. La bibliothèque qu'ils ont écrite fait tout le travail pour vous, vous pouvez simplement vous interfacer avec elle comme s'il s'agissait d'un écran compatible Adafruit_GFX.
Pour les utilisations à très faible consommation, le régulateur 3,3 V intégré dispose d'une broche d'activation qui permet de couper l'alimentation de la SRAM, de la carte MicroSD et de l'écran.
Ils sont même dotés d'une prise MicroSD pour vous permettre de stocker des images, des fichiers texte, tout ce que vous souhaitez afficher. Tout est protégé par une logique de 3 ou 5 V, ce qui vous permet de l'utiliser avec tous les microcontrôleurs.
Livré assemblé et testé, avec quelques en-têtes. Vous aurez besoin d'un fer à souder pour fixer l'en-tête pour le breadboarding ou l'installation dans votre projet.
DÉTAILS TECHNIQUES
Spécifications :
Écran eInk/ePaper 1
,54" avec chipset pilote SSD1681
Emplacement microSD intégré
Connecteur 1x16 pour faciliter le breadboarding
4 trous de montage de 0,1" / 2,5 mm dans les coins
Dimensions de l'écran : 37.4mm x 32mm / 1.5" x 1.3"
Dimension hors tout : 43mm x 43mm x 4.8mm / 1.7" x 1.7" x 0.2"
Trous de montage : 1.5" x 1.4"
Poids (non assemblé) : 9g
LEARN
Guide principal : Adafruit 1.54" eInk Display Breakouts - E-Paper facile avec mémoire intégrée
