L'e-paper facile arrive enfin sur les microcontrôleurs, avec ce breakout conçu pour faciliter l'ajout d'un écran eInk tricolore.
Il y a de fortes chances que vous ayez déjà vu l'un de ces nouveaux "e-readers" comme le Kindle ou le Nook. Ils sont équipés de gigantesques écrans électroniques "statiques", ce qui signifie que l'image reste affichée même lorsque l'alimentation est complètement coupée. L'image est également très contrastée et très lisible à la lumière du jour. Il ressemble vraiment à du papier imprimé !

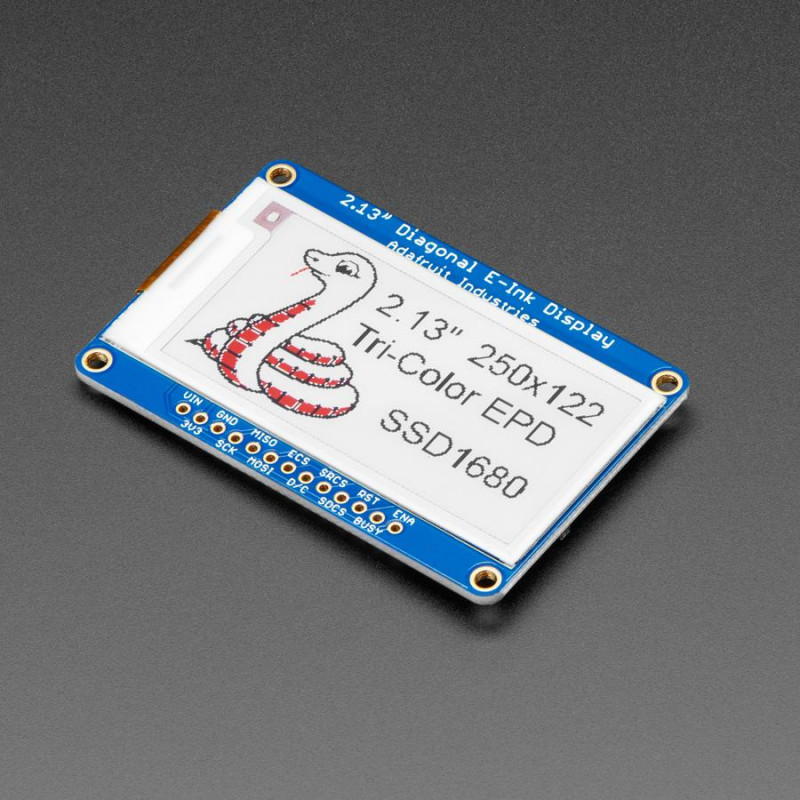

Ce breakout possède un écran tricolore (rouge, noir et blanc) de 2,13 pouces. Il a 250x122 pixels d'encre noire et rouge et un fond blanc. À l'aide des bibliothèques CircuitPython ou Arduino, vous pouvez créer un "tampon de trame" avec les pixels que vous souhaitez activer, puis l'écrire sur l'écran. La plupart des éruptions simples s'arrêtent là. Mais si vous faites le calcul, 250 x 122 pixels x 2 couleurs = 7,5 KBytes. Ce qui ne rentre pas dans la mémoire de beaucoup de microcontrôleurs. Même si vous avez 32 Ko de RAM, pourquoi en gaspiller 8 ?
Donc Adafruit vous a fait une faveur et a ajouté une petite puce SRAM à l'arrière. Cette puce partage le port SPI que l'écran eInk utilise, vous n'avez donc besoin que d'une broche supplémentaire. Et, plus de frame-buffering ! Vous pouvez utiliser la SRAM pour configurer ce que vous voulez afficher, puis transférer les données de la SRAM à l'eInk lorsque vous êtes prêt. La bibliothèque qu'ils ont écrite fait tout le travail pour vous, vous pouvez simplement vous interfacer avec elle comme s'il s'agissait d'un écran compatible Adafruit_GFX.
Pour les utilisations à très faible consommation, le régulateur 3,3 V intégré a une broche d'activation qui permet de couper l'alimentation de la SRAM, de la carte MicroSD et de l'écran.
Ils sont même dotés d'une prise MicroSD pour vous permettre de stocker des images, des fichiers texte, tout ce que vous souhaitez afficher. Tout est protégé par une logique de 3 ou 5 V, ce qui vous permet de l'utiliser avec tous les microcontrôleurs.
Livré assemblé et testé, avec quelques en-têtes. Vous aurez besoin d'un fer à souder pour fixer l'en-tête pour le breadboarding ou l'installation dans votre projet.
