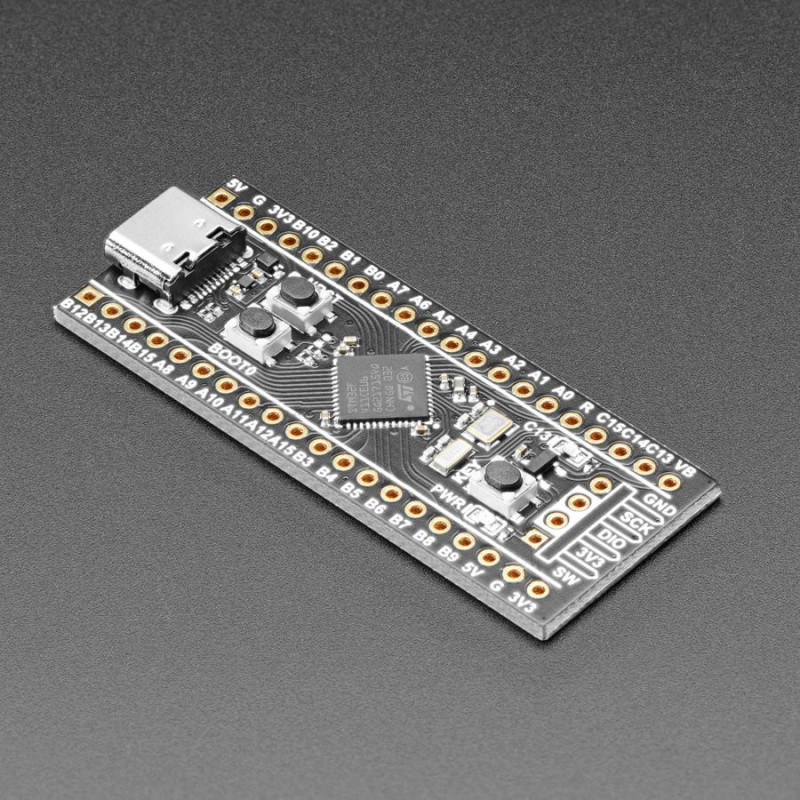

Cette carte de développement simple pour le STM32F411 est un excellent moyen d'ajouter une puce STM puissante à votre prochain projet.
Dotée du STM32F411CEU6, cette puce possède 512 Ko de flash, 128 Ko de SRAM et fonctionne à 100 MHz. Il y a un emplacement sur le fond pour une mémoire flash SOIC - vous pouvez souder une puce mémoire flash SPI de 2 Mo pour vous donner plus d'espace pour l'enregistrement de données ou le stockage de fichiers.
Cette carte de développement est destinée aux utilisateurs plus avancés, nous n'avons pas de tutoriel détaillé pour elle - consultez les communautés en ligne pour les cartes STM32 afin d'obtenir des idées de projets et des échantillons de code ! Vous pouvez utiliser le STM32duino pour le support Arduino, et MicroPython et CircuitPython ont tous deux un support pour cette puce.
La carte comporte un connecteur USB C, avec un régulateur LDO 3.3V 100mA. Il y a des cristaux de 25mhz et 32.768 KHz à bord. Il y a quelques boutons pratiques : un bouton BOOT pour entrer dans le chargeur de démarrage DFU ROM, un bouton de réinitialisation, et un bouton générique sur PA0 pour les utilisateurs. Une LED d'alimentation et une LED contrôlable par l'utilisateur sur le PC13.
La puce elle-même possède plusieurs périphériques UART, I2C, SPI, I2S et timer (vérifiez la fiche technique pour le multiplexage des broches car vous ne pouvez utiliser que certaines broches pour chaque périphérique). L'USB est à pleine vitesse. Il y a un seul ADC multiplexé à 10 entrées.
Simple, mais avec tout ce dont vous avez besoin pour commencer. Nous recommandons le couplage avec un dongle compatible ST-Link si vous souhaitez utiliser un débogueur. Grâce au bootloader STM en ROM, vous n'avez pas besoin d'un programmateur pour charger un firmware binaire ! Fourni avec un connecteur libre que vous pouvez souder pour le brancher sur une planche d'essai.
DÉTAILS TECHNIQUES
Dimensions de la carte : 53 mm x 21 mm x 5 mm
Poids du produit : 4,5 g / 0,2 oz
Diagramme de brochage
Schéma
