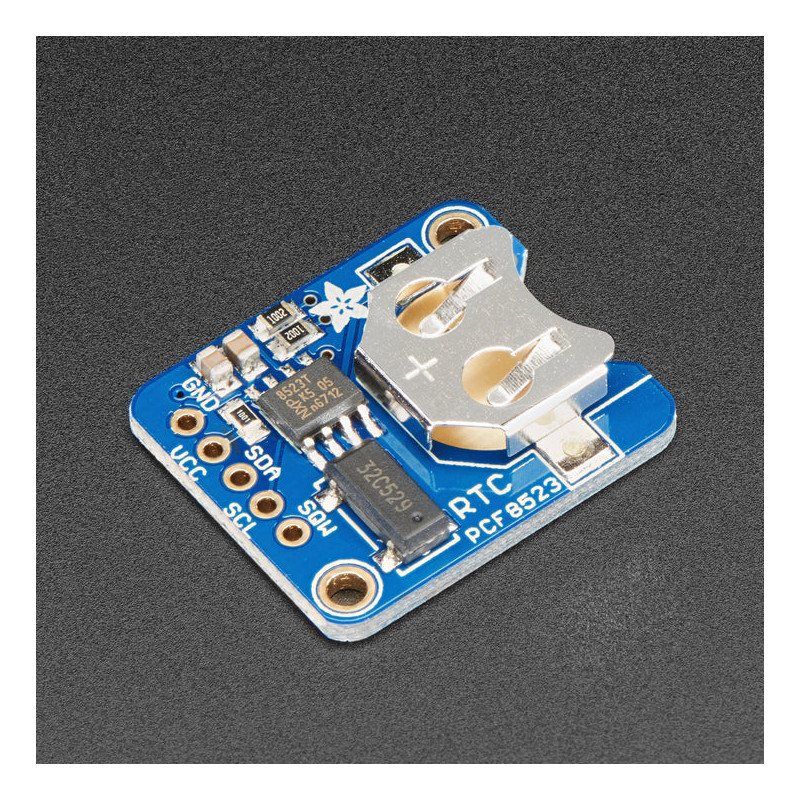

Il s'agit d'une excellente horloge en temps réel (RTC) alimentée par des piles qui permet à votre projet de microcontrôleur de garder la trace du temps même s'il est reprogrammé ou si l'alimentation est perdue.
Parfait pour l'enregistrement de données, la construction d'horloges, l'horodatage, les minuteries et les alarmes, etc. Equipé du PCF8523 RTC - il peut fonctionner avec une alimentation et une logique de 3.3V ou 5V !
Fonctionne très bien avec un Arduino utilisant cette bibliothèque RTC, avec CircuitPython ou avec un Raspberry Pi (ou un ordinateur linux monocarte similaire)
Le PCB et l'en-tête sont inclus
Se branche sur n'importe quelle planche à pain, ou vous pouvez utiliser des fils
Deux trous de montage
Gardera l'heure pendant 5 ans ou plus
Note : Ce produit n'est pas livré avec une pile bouton CR1220. Nous vous recommandons d'acheter une pile bouton à utiliser avec ce produit.
Le PCF8523 est simple et peu coûteux mais n'est pas un appareil de haute précision. Il peut perdre ou gagner jusqu'à 2 secondes par jour. Pour une alternative de haute précision, compensée en température, veuillez consulter le RTC de précision DS3231.
Consultez ce guide détaillé pour le code, les bibliothèques, les schémas, l'objet Fritzing et bien plus encore !
Détails techniques Consultez
ce guide détaillé pour le code, les bibliothèques, les schémas, l'objet Fritzing et plus encore !
Historique des révisions :
à partir du 25 mars 2022, cette carte peut maintenant être livrée avec une version de PCB ayant un boîtier de puce HVSON ou SOIC-8 selon la puce disponible sur le marché.
Les deux sont des fonctionnalités identiques !
Depuis le 30 août 2017, nous avons mis à jour la conception pour avoir un filtre RC sur l'alimentation électrique afin de réduire les réinitialisations accidentelles si la puissance chute trop rapidement !
Les trous de montage ont un diamètre de 2,2 mm (0,086in) et sont espacés de 25 mm (0,98in)
Cette carte/puce utilise l'adresse I2C 7 bits 0x68
Dimensions du produit : 25,5 mm x 21,7 mm x 4,8 mm / 1,0" x 0,9" x 0,2"
Poids du produit : 1,2 g / 0,0oz
