Cette carte qui surveillera les arrières de votre QT Py's et lui donnera la puissance et le support pour s'aventurer au-delà de votre port USB.

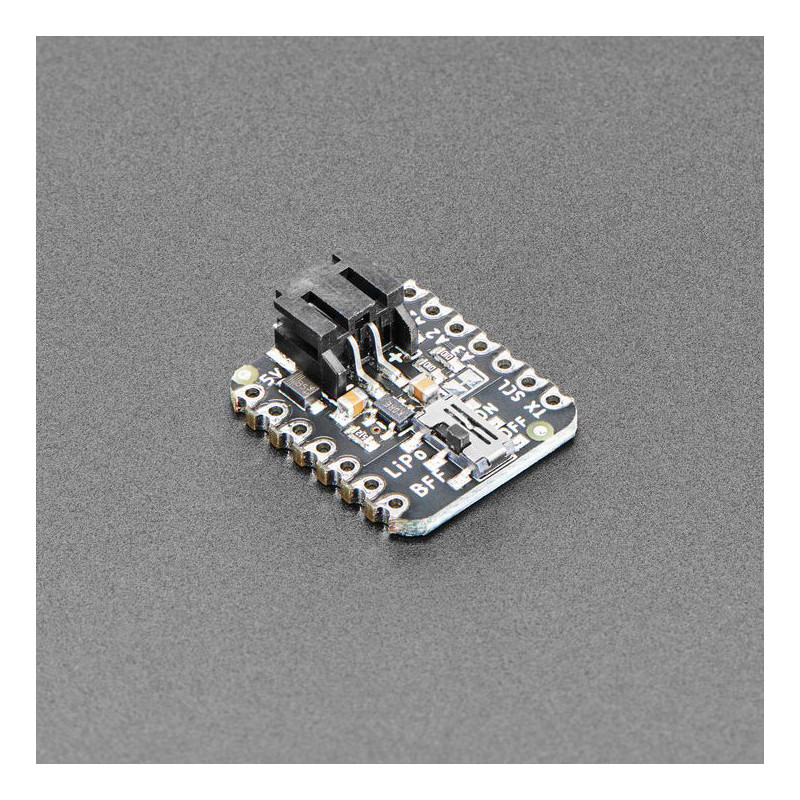

Ce petit chargeur de lipo est conçu pour s'adapter à l'arrière de n'importe quelle carte QT Py, et faciliter l'alimentation portable. Il suffit de brancher n'importe quelle batterie rechargeable standard 3,7V/4,2V au lithium-polymère ou au lithium-ion dans la fiche JST située à l'extrémité. Lorsqu'il est alimenté par le port USB du QT Py, le chargeur se met en marche et recharge la batterie à un taux maximal de 200mA. Vous verrez la LED jaune s'allumer lorsque cela se produit.
Lorsque le port USB est retiré, la batterie se recharge en sens inverse dans le port 5V via une diode Schottky. Vous pouvez également l'allumer ou l'éteindre grâce à l'interrupteur à glissière intégré.
Un simple diviseur de tension du côté de la cathode de la diode et connecté à la broche A2 permettra à votre firmware de détecter les modes de base : si la tension est supérieure à 4,3V, il est probablement branché en USB. Si le voltage est de 4.2V ou moins, il fonctionne probablement avec la batterie Lipoly et vous pouvez déterminer approximativement l'état de la batterie.
Adafruit inclut un header que vous pouvez souder à votre QT Py.
A utiliser uniquement avec Adafruit LiPoly/LiIon batteries ! D'autres piles peuvent avoir une tension, une composition chimique, une polarité ou un brochage différents.
Livré sous la forme d'un PCB assemblé et testé
Utilise l'entrée 5V via le connecteur USB Type-C sur QT Py
Pour charger des batteries simples Lithium Ion/Lithium Polymère 3.7/4.2v (pas pour les anciennes cellules 3.6/4.1v)
Courant de charge 200mA
Les batteries et QT Py ne sont pas inclus.
Détails techniques
Dimensions du produit : 20,9 mm x 17,9 mm x 7,2 mm / 0,8" x 0,7" x 0,3"
Poids du produit : 1,6 g / 0,1 oz
