Cette version du GPS Ultimate est encore PLUS Ultimate, avec la prise en charge de plus de réseaux de type GPS tels que GLONASS, pour une couverture mondiale encore plus étendue.
Il utilise un module légèrement plus haut que le GPS Ultimate classique, et consomme un peu plus d'énergie. Sinon, ses fonctionnalités sont presque identiques :
sensibilité de -165 dBm, mises à jour de 10 Hz, 99 canaux
GPS + GLONASS supportés
Conception compatible 5V et seulement 30mA de consommation de courant
Compatible avec les cartes de circuits imprimés + deux trous de montage Compatible
avec les piles RTC
Enregistrement de données intégré
Sortie PPS sur la fixation
Antenne patch interne + connecteur u.FL pour antenne externe active
LED d'état fixe
Support d'antenne externe et sortie Pulse-Per-Second
Par rapport au micrologiciel MTK3339 'classique', les commandes pour interroger l'antenne ont légèrement changé, donc les sites projects existants peuvent avoir besoin de mettre à jour leur micrologiciel. Vérifiez la fiche technique ci-dessous pour les nouvelles commandes de requête d'antenne. De même, les phrases NMEA commenceront par $GN au lieu de $GP lorsque le GPS et le GLONASS sont tous deux disponibles.

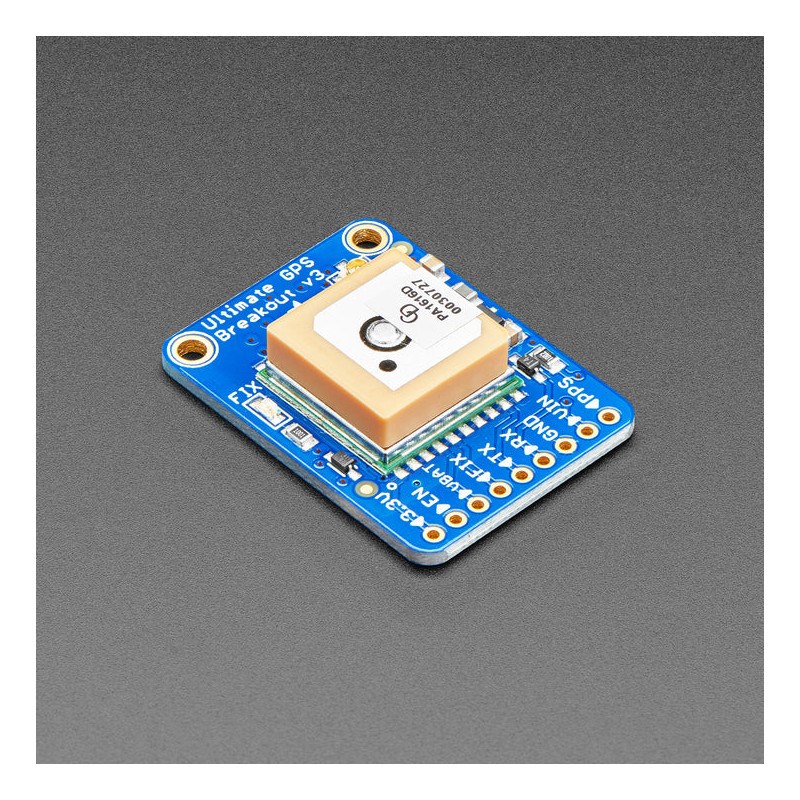

Le breakout est construit autour du chipset MTK3333, un module GNSS de haute qualité qui peut suivre jusqu'à 33 satellites sur 99 canaux, possède un excellent récepteur haute sensibilité (suivi de -165 dBm !) et une antenne intégrée. Il peut effectuer jusqu'à 10 mises à jour de la localisation par seconde pour un enregistrement ou un suivi à grande vitesse et à haute sensibilité. La consommation d'énergie est incroyablement faible, seulement ~29 mA pendant la navigation.
Mieux encore, Adafruit a ajouté tous les éléments supplémentaires dont vous pourriez avoir besoin : un régulateur 3,3 V à très faible chute pour que vous puissiez l'alimenter avec une entrée de 3,3-5 VDC, des entrées sécurisées de niveau 5 V, une broche ENABLE pour que vous puissiez éteindre le module à l'aide d'une broche de microcontrôleur ou d'un interrupteur, une empreinte pour une pile bouton CR1220 en option pour maintenir le RTC en marche et permettre les démarrages à chaud, et une petite LED rouge brillante. La LED clignote à environ 1 Hz pendant la recherche de satellites et clignote une fois toutes les 15 secondes lorsqu'une position est trouvée afin d'économiser l'énergie. Si vous voulez avoir une LED allumée en permanence, ils fournissent également le signal FIX sur une broche afin que vous puissiez mettre une LED externe.
Les deux caractéristiques qui ressortent vraiment du module basé sur le MTK3333 sont la fonctionnalité d'antenne externe et la capacité intégrée d'enregistrement des données. Le module est doté d'une antenne patch en céramique standard qui lui confère une sensibilité de -165 dBm, mais si vous souhaitez disposer d'une antenne plus grande, vous pouvez insérer n'importe quelle antenne GPS active 3V via le connecteur uFL. Le module détectera automatiquement l'antenne active et basculera ! La plupart des antennes GPS utilisent des connecteurs SMA. Vous pouvez donc vous procurer l'un de nos adaptateurs uFL vers SMA.
Livré avec un module entièrement assemblé et testé et un support de pile à monnaie CR1220. Une pile bouton CR1220 n'est pas incluse.
Adafruit dispose d'une bibliothèque sophistiquée pour l'utilisation du GPS, avec analyse en arrière-plan, et peut définir et interroger la capacité d'enregistrement GPS intégrée (appelée LOCUS). Un tutoriel complet est également disponible, qui contient des tonnes d'informations sur le module, sur l'utilisation de l'enregistreur de données, des exemples de code pour CircuitPython et Arduino, et bien plus encore.
Détails techniques
Satellites : 33 pour le suivi, 99 pour la recherche
Taille de l'antenne patch : 15mm x 15mm x 4mm
Taux de mise à jour : 1 à 10 Hz
Précision de la position : < 3 mètres (toutes les technologies GPS ont une précision d'environ 3m)
Précision de la vitesse : 0.1 mètre/s
Démarrage à chaud/à froid : 34 secondes
Sensibilité d'acquisition : -145 dBm
Sensibilité de suivi : -165 dBm
Vitesse maximale : 515m/s
Plage de tension : 3,0-5,5VDC
MTK3333 Courant de fonctionnement : 34mA en acquisition, 29mA en suivi
Sortie:
NMEA 0183, 9600 bauds par défaut, sortie niveau logique 3V, entrée sécurisée 5V
DGPS/WAAS/EGNOS supportés
Conformité FCC E911 et support AGPS (Mode hors ligne : EPO valide jusqu'à 14 jours)
Jusqu'à 210 canaux PRN
Détection et réduction des brouilleurs
Détection et compensation des trajets multiples
Détails de la carte de connexion :
Poids (sans pile à monnaie ni support) : 8.5g
Dimensions (sans pile à monnaie ni support) : 25,5mm x 35mm x 6,5mm / 1,0" x 1,35" x 0,25"
Fiches techniques, schémas, liens GitHub, Fritzing, et plus encore disponibles dans le tutoriel du produit.
