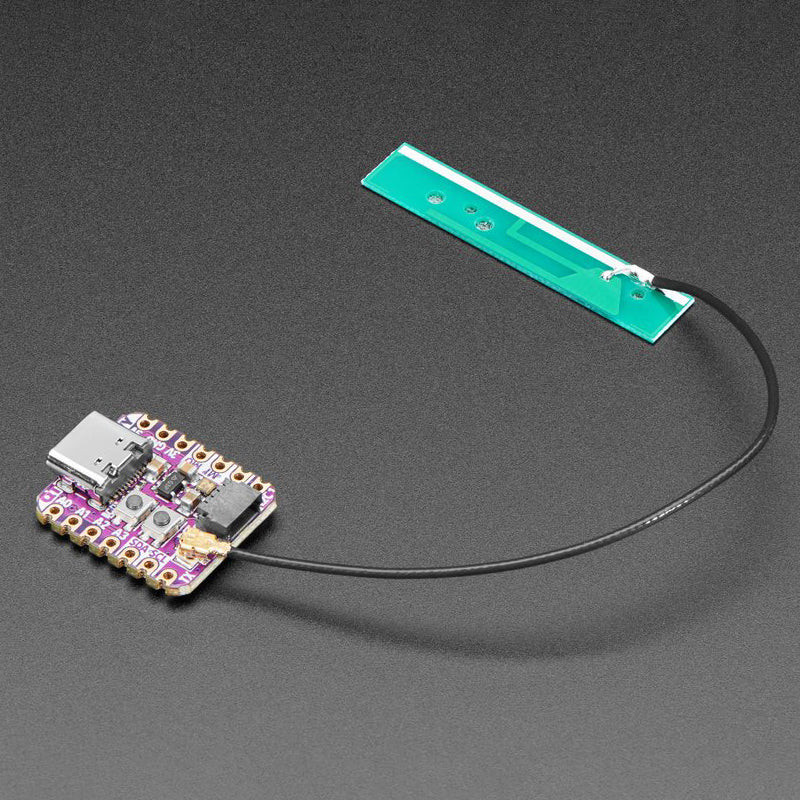

Cette petite carte de développement est équipée de l'une de nos nouvelles puces préférées, l'ESP32-S2, et d'un port d'antenne uFL qui vous permet de connecter n'importe quelle antenne WiFi pour une grande portée !
Note : Cette carte n'est pas livrée avec une antenne intégrée, vous avez besoin d'une antenne à connecteur uFL telle que la mini antenne WiFi flexible 2.4GHz ou un adaptateur uFL vers RP-SMA. L'antenne n'est pas incluse dans l'achat. Presque toutes les antennes WiFi sont RP-SMA donc faites attention à ne pas utiliser un adaptateur uFL vers SMA.
L'ESP32-S2 est un système sur puce (SoC) Wi-Fi 2,4 GHz hautement intégré, de faible puissance, qui intègre désormais l'USB natif ainsi que d'autres nouvelles technologies intéressantes, comme la mesure de distance par temps de vol. Grâce à ses performances de pointe en matière de puissance et de RF, ce SoC constitue un choix idéal pour une grande variété de scénarios d'application liés à l'Internet des objets (IoT), à l'électronique portable et aux maisons intelligentes.
Remarque : le QT Py ESP32-S2 est équipé d'une puce à simple cœur de 240 MHz, il ne sera donc pas aussi rapide que les ESP32 à double cœur. De plus, il n'y a pas de support Bluetooth. Cependant, nous sommes très heureux de l'USB natif de l'ESP32-S2, qui ouvre de nombreuses possibilités d'interfaçage avancé ! Ce mini-module ESP32-S2 utilisé sur le QT Py est doté de 4 Mo de flash et de 2 Mo de PSRAM, ce qui vous permet de mettre en mémoire tampon d'énormes fichiers JSON pour les analyser !
OLEDs ! Unités de mesure inertielles ! Des capteurs à profusion. Tout est plug-and-play grâce à la conception innovante chainable : SparkFun connecteurs STEMMA QT compatibles Qwiic pour le bus I2C, vous n'avez même pas besoin de souder ! Il suffit de brancher un câble compatible et de le relier à l'unité centrale de votre choix, et vous êtes prêt à charger un logiciel et à mesurer la lumière.
Le brochage et la forme sont compatibles avec Seeed Xiao, avec des plots crénelés pour que vous puissiez le souder à plat sur un PCB. En plus du connecteur QT, Adafruit a également ajouté un NeoPixel RVB (avec une broche d'alimentation contrôlable pour permettre une utilisation à très faible puissance), un bouton de réinitialisation (idéal pour redémarrer votre programme ou entrer dans le bootloader), et un bouton sur GPIO 0 pour entrer dans le bootloader ROM ou pour les entrées utilisateur.
Les exécutions Arduino sont un rêve et CircuitPython projects est fantastiquement amusant.
Même taille, même facteur de forme et même brochage que le
connecteur Seeed Xiao
USB Type C
Processeur Tensilica ESP32-S2 240MHz - la nouvelle génération d'ESP32, désormais dotée d'un port USB natif qui lui permet d'agir comme un clavier/souris, un dispositif MIDI, un lecteur de disque, etc.
4 MB Flash & 2 MB PSRAM
Native USB supporté par tous les OS - peut être utilisé dans Arduino ou CircuitPython comme console série USB, MIDI, Keyboard/Mouse HID, même un petit disque pour stocker des scripts Python.
Peut être utilisé avec Arduino IDE ou CircuitPython.
LED NeoPixel RVB intégrée avec contrôle de l'alimentation pour réduire la puissance de repos en mode veille
:
11 sur les pastilles de découplage, 2 autres sur le connecteur QT
10 x entrées analogiques 12 bits (les pastilles SPI haute vitesse n'ont pas d'entrées analogiques)
Sortie analogique 8 bits DAC
Sorties PWM sur n'importe quelle broche
Deux ports I2C, un sur les pastilles de découplage et un autre avec le connecteur plug-n-play STEMMA QT
Hardware UART
Hardware SPI sur les pastilles SPI haute vitesse
Hardware I2S sur n'importe quelle broche
5 x Capacitive Touch sans composants supplémentaires requis
3
.Régulateur 3V avec sortie de crête 600mA
Interrupteur de réinitialisation pour recommencer le code de votre projet, bouton boot 0 pour entrer en mode bootloader
Vraiment très petit
Sommeil léger à 4mA, sommeil profond à ~70uA
Détails techniques
Historique des révisions :
Avant le 18 mars 2022 - Veuillez noter qu'il y a un bogue matériel dans la révision actuelle du PCB qui fait que le sommeil profond consomme ~6mA,
A partir du 18 mars 2022, Adafruit a corrigé le mode de sommeil à faible consommation, donc le sommeil profond peut descendre à 70uA
Dimensions du produit : 21.8mm x 17,9mm x 5,7mm / 0,9" x 0,7" x 0,2"
Poids du produit : 2,1g / 0,1oz
