La roue de l'encodeur rotatif ANO est un élément d'interface utilisateur funky qui rappelle l'interface originale de la roue de défilement à clics des premiers iPods.

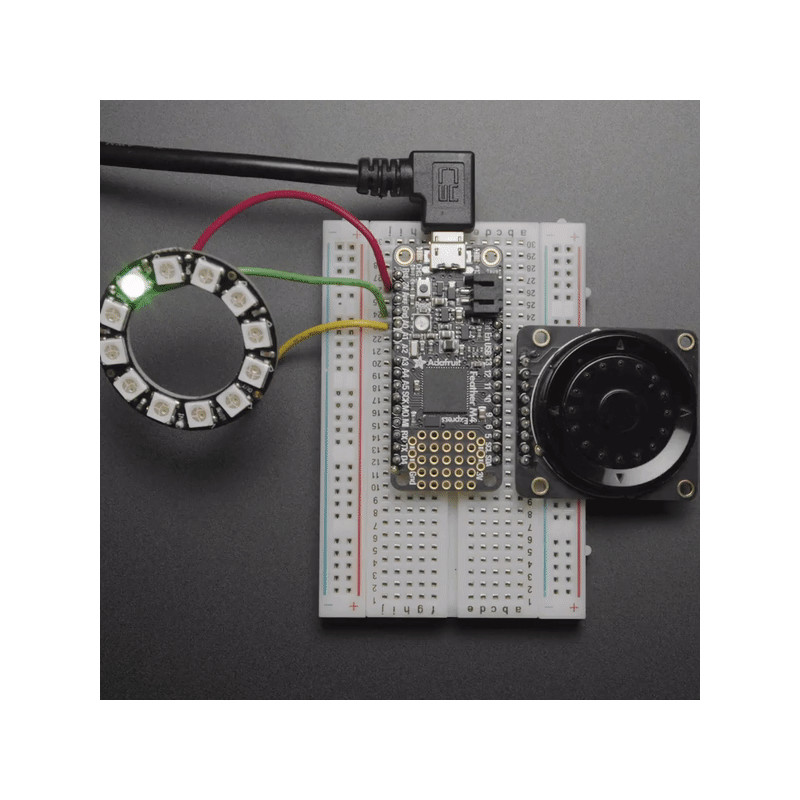

Il s'agit d'un kit intéressant, mais le brochage est un peu bizarre. C'est pourquoi Adafruit a créé une carte d'extension pratique qui convertit le jeu de broches bizarre en une bande d'en-tête directe, adaptée à la carte d'essai.
Ceci est juste le PCB pour l'encodeur ANO, l'encodeur n'est PAS inclus ! Prenez-en un ici.
Il n'y a pas de résistances pull-up ou pull-down sur ce PCB, et bien sûr vous devrez souder l'encodeur sur le breakout. Utilisez ensuite la bibliothèque/le support matériel de votre microcontrôleur pour les boutons et les encodeurs rotatifs afin de vous interfacer avec les broches.
Vous aurez besoin de 7 GPIO au total : 5 boutons et 2 broches d'encodeur rotatif. Il y a aussi deux broches COMmon, que vous pouvez régler sur la masse ou VCC - généralement la masse pour pouvoir utiliser les pull-ups internes du microcontrôleur pour les boutons/encodeurs. Note : pour simplifier le câblage, le code d'exemple d'Adafruits utilise des GPIO vers les COM et les configure ensuite en sorties, mais vous pouvez tout simplement les câbler directement.
DÉTAILS TECHNIQUES
Dimensions du produit : 38,0 mm x 35,6 mm x 1,6 mm / 1,5" x 1,4" x 0,1"
Poids du produit : 3,9 g / 0,1 oz
