Cet OLED s'adresse à tous les fans qui veulent plus de pixels dans une taille plus petite ! Normalement, nos OLEDs 128x64 sont les plus grandes que nous ayons en stock et qui peuvent utiliser I2C. Celui-ci est un énorme 128x128 pixels en monochrome net.
Cet écran a une petite diagonale de 1,12", mais il est très lisible grâce au contraste élevé d'un écran OLED. Cet écran est composé de 128x128 pixels OLED blancs individuels, chacun étant allumé ou éteint par la puce de contrôle. Comme l'écran produit sa propre lumière, aucun rétroéclairage n'est nécessaire. Cela permet de réduire la puissance requise pour faire fonctionner l'OLED et explique le contraste élevé de l'écran ; nous aimons beaucoup ces écrans miniatures pour leur netteté !
La puce pilote, SSD1107, peut communiquer de deux manières : I2C ou SPI. L'OLED elle-même nécessite une alimentation de 3,3 V et 12 V et des niveaux logiques de 3,3 V pour la communication. Adafruit comprend un régulateur de 3,3 V et un convertisseur élévateur de 12 V, et toutes les broches sont entièrement décalées en niveau afin que vous puissiez utiliser des appareils de 3 V ou 5 V !

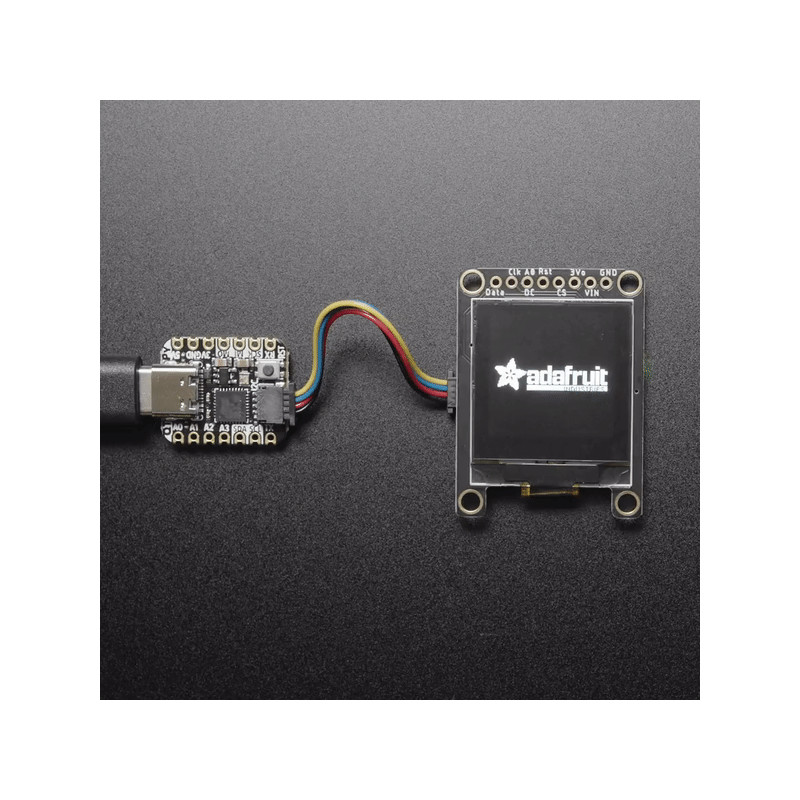

Si vous utilisez I2C, Adafruit a inclus des connecteurs STEMMA QT compatibles SparkFun qwiic pour le bus I2C, vous n'avez donc même pas besoin de souder ! Branchez et jouez avec toute carte dotée d'un connecteur Qwiic ou STEMMA QT pour un prototypage et un développement sans effort. Le câble QT n'est pas inclus, mais nous en avons une variété dans la boutique.
Cet écran, de 128x128 pixels, nécessite 128 * 128 = 2KB de SRAM juste pour mettre en mémoire tampon l'écran. Vous ne pouvez donc pas l'utiliser avec une petite puce comme le Arduino UNO (ATmega328 ou 32u4). Choisissez un microcontrôleur ou un micro-ordinateur avec 16KB+ de RAM - un SAMD21, SAMD51, ESP, nRF52, Teensy, etc. feront un excellent travail. Tant que vous disposez d'une interface I2C ou SPI, vous pouvez y aller - SPI sera beaucoup plus rapide, mais I2C nécessite moins de broches.
Adafruit offre un support à la fois pour Arduino et CircuitPython pour ce chipset d'affichage (SH1107).
Veuillez noter que les écrans OLED sont constitués de centaines de... OLED ! Cela signifie que chaque pixel est une petite LED organique et que si elle reste allumée pendant plus de 1 000 heures, elle commencera à faiblir. Si vous souhaitez que l'écran reste uniformément lumineux, veuillez éteindre l'écran (éteindre les pixels) lorsque vous n'en avez pas besoin pour éviter qu'ils ne faiblissent.
Détails techniques
Détails de l'écran OLED :
Diagonale de l'écran : 1,12"
Nombre de pixels : 128 × 128
Profondeur de couleur : Monochrome (blanc)
Construction du module : COG
Surface active (mm) : 20 mm x 20 mm
Taille des pixels (mm) : 0,15 x 0,15 mm
Taux d'utilisation : 1/64
Luminosité (cd/m2) : 100 (Typ) @ 12V
La consommation de courant de l'écran dépend entièrement de votre utilisation : chaque LED OLED consomme du courant lorsqu'elle est allumée. Ils ont tendance à consommer environ 35mA dans la pratique, mais pour obtenir des chiffres précis, vous devez mesurer le courant dans votre circuit d'utilisation.
Dimensions du produit : 40.5mm x 30.5mm x 6.0mm / 1.6" x 1.2" x 0.2"
Poids du produit : 6.4g / 0.2oz
