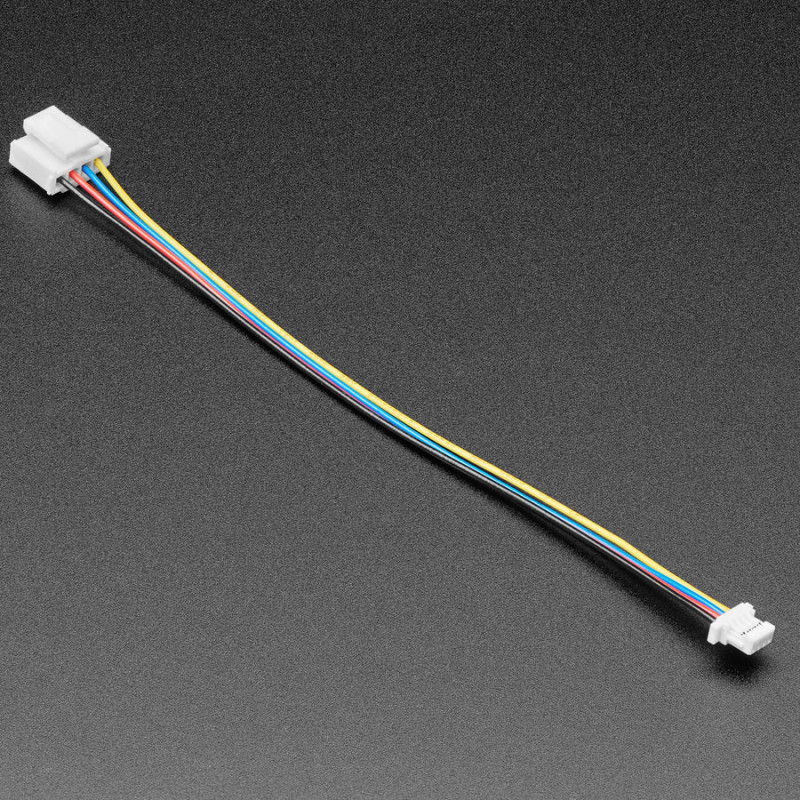

Êtes-vous un créateur au milieu d'un dilemme STEMMA ? Ce câble de 100 mm de long est un fantastique câble chimère équipé de STEMMA QT / Sparkfun Qwiic JST SH à une extrémité, et d'un connecteur Grove à l'autre.
Ce câble peut être utilisé avec les cartes STEMMA ou STEMMA QT / Qwiic pour connecter facilement les capteurs et les pilotes d'une carte à l'autre.
Veuillez noter que vous devrez surveiller les tensions sur la broche d'alimentation/signal lorsque vous utilisez des capteurs Qwiic 3V seulement avec ce câble !
Vous pouvez l'utiliser pour connecter n'importe quel capteur Grove I2C (3-5V) à un hôte I2C avec des connecteurs Stemma QT ou Qwiic (3V)
Vous pouvez l'utiliser pour connecter n'importe quel capteur STEMMA QT (3-5V) à une carte Grove ou STEMMA (5V), et vice versa
Avertissement : Si vous voulez connecter une carte Qwiic (alimentation 3V uniquement !) à un hôte Grove ou STEMMA, assurez-vous que le commutateur d'alimentation est réglé sur 3V Les
couleurs sont les suivantes :
Noir pour GND
Rouge pour V+ - Pour les cartes Qwiic, 3.3V.
Pour STEMMA QT, 3 à 5V.
Bleu pour SDA
Jaune pour SCL
Pour plus d'informations sur JST, visitez leur site web.
DÉTAILS TECHNIQUES
Historique des révisions : Depuis
le 20 août 2021, nous avons changé de fournisseur pour ce câble, le fermoir de l'extrémité Grove a légèrement changé d'aspect (mais fonctionne toujours très bien pour se brancher sur les connecteurs Grove).
