Adafruit J'ai conçu cette petite carte après avoir vu des démos sympas de Raspberry Pi Pico pilotant un écran HDMI. En utilisant quelques "abus" amusants d'overclocking et le système PIO du RP2040, un microcontrôleur à faible coût peut avoir une sortie vidéo de grande qualité.
Idéal pour réaliser des démonstrations ou pour s'initier à la création de vidéos numériques.

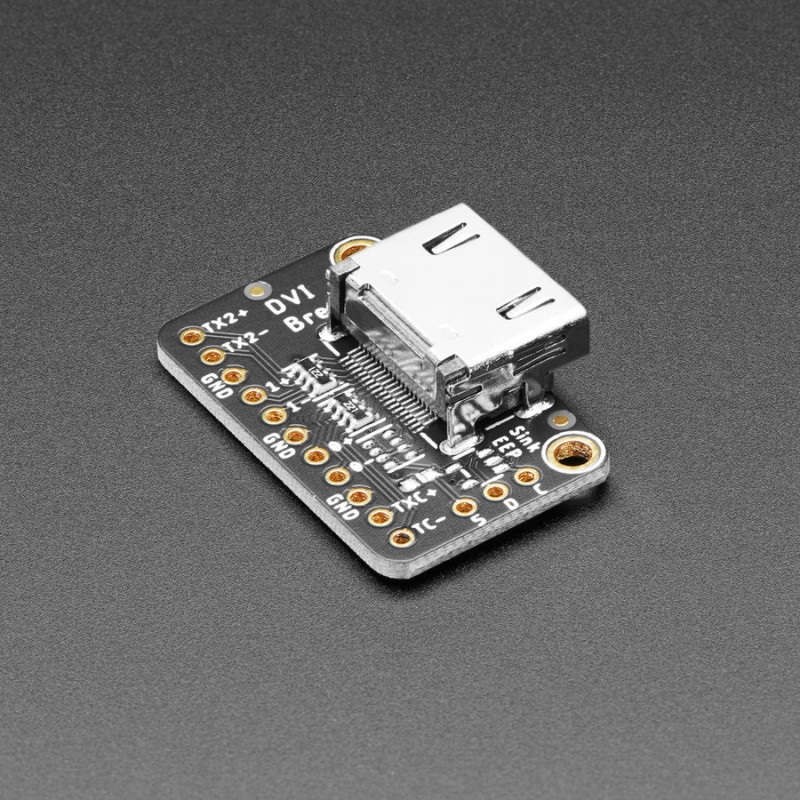

Ce circuit imprimé ne contient aucun composant actif. Il s'agit simplement d'un connecteur dans lequel vous pouvez brancher un câble HDMI/DVI, et de résistances en série de 220 ohms. Il y a un emplacement pour une EEPROM I2C et quelques résistances, mais elles sont destinées aux personnes expérimentées qui souhaitent créer un dispositif " récepteur " avec un EDID. Adafruit ne placez pas ces pièces sur ce circuit, car il est destiné à être une " source " uniquement !
Connectez-le aux broches inférieures de votre carte Pico avec les éléments suivants :
GP12 à D0+
GP13 à D0-
GP14 à CK+
GP15 à CK-
GP16 à D2+
GP17 à D2-
GP18 à D1+
GP19 à D1-
Et reliez toutes les masses ensemble à une broche de masse.
DÉTAILS TECHNIQUES
Dimensions du produit : 30,4 mm x 21,6 mm x 8,5 mm / 1,2" x 0,9" x 0,3"
Poids du produit : 3,9 g / 0,1 oz
