Pour ceux qui aiment tracer leur propre chemin, nous présentons maintenant la manière la plus simple de créer des matrices clés ortholinéaires (c'est un mot fantaisiste pour dire quadrillées) personnalisées.

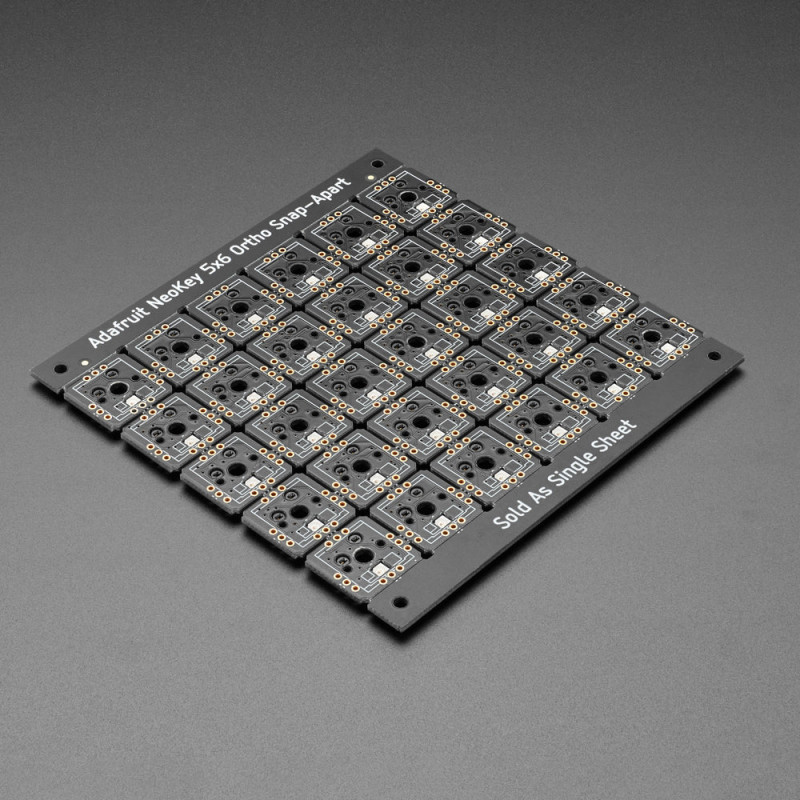

Au lieu de devoir souder à la main une matrice personnalisée de connecteurs NeoKey, la gamme Adafruit NeoKey 5x6 Ortho Snap-Apart Mechanical Key Switches with NeoPixel comprend 30 interrupteurs à clé qui peuvent être séparés pour créer une grille de n'importe quelle taille.
C'est vrai ! Même s'il est livré en 5x6, vous pouvez le transformer en 2x3, 1x6, 4x3... comme vous le souhaitez, et il fonctionnera exactement comme vous le souhaitez. Les petites languettes cassées sont traversées par des traces qui font passer les lignes d'alimentation, NeoPixel et keymatrix de haut en bas.
Chaque "sous-clé" est identique - avec une ligne de colonne et de ligne qui est protégée par une diode. Quelle que soit la taille de la grille que vous choisirez, connectez une broche d'E/S numérique de votre microcontrôleur à chacune des lignes et des colonnes extérieures. Avec la diode, vous n'avez pas à vous soucier de la rémanence des touches.
Si vous voulez ajouter de l'éclat, c'est encore plus facile. Chaque touche est également dotée d'un NeoPixel inversé qui pointe vers le haut à l'endroit où de nombreux interrupteurs auraient une LED pour briller. Connectez une alimentation de 3 à 5V à l'une des broches + et - de la grille, et connectez une seule ligne d'E/S numérique au début du 'serpent de NeoPixel' qui serpente à travers la matrice. Une faible résistance de passage de 2,2 K déviera les données à la fin de chaque ligne, de sorte que vous n'avez pas besoin de faire de pontage à moins que la matrice ne soit pas rectangulaire.
Chaque breakout possède une prise Kailh, ce qui signifie que vous pouvez brancher n'importe quel interrupteur compatible MX au lieu de le souder. Vous aurez peut-être besoin d'un peu de colle pour maintenir l'interrupteur en place : de la colle chaude ou un point d'époxy ont bien fonctionné pour nous. Les sous-clés sont espacées de 0,75" pour une saisie compacte. De grands trous de montage de 0,125" sont prévus aux coins de chaque clé pour faciliter le montage sur un fond de panier.
Veuillez noter que chaque commande est livrée avec une feuille de circuits imprimés assemblés qui peuvent être démontés - Adafruit comprend des embouts de rails supérieurs et inférieurs pour aider à les garder bien à plat pendant l'expédition. Une fois que la grille est rompue, vous pouvez relier les pastilles de rupture entre elles pour les reconnecter, mais ce ne sera pas très amusant. Les commutateurs mécaniques et les capuchons de clavier ne sont pas inclus ! Utilisez n'importe quel interrupteur compatible MX : Kailh, Gateron, etc. fonctionnent tous !
DÉTAILS TECHNIQUES
Dimensions du produit : 115,0mm x 115,0mm x 3,5mm / 4,5" x 4,5" x 0,1"
Poids du produit : 41,7g / 1,5oz
