Ne soyez pas aussi ringard - lancez une balle courbe dans votre électronique avec un écran miniature à bord incurvé.
Il s'agit d'un nouvel écran TFT à rectangle rond, d'une diagonale de 1,69", avec une haute densité de 220 ppi, 280x240 pixels couleur et un affichage IPS sous tous les angles. Nous avons déjà vu des écrans de ce calibre utilisés dans des smartwatches et des petits appareils électroniques, mais ils étaient toujours dotés d'une interface MIPI. Enfin, Adafruit en a trouvé un qui est SPI et possède un pilote d'affichage convivial, de sorte qu'il fonctionne avec tous les microcontrôleurs ou micro-ordinateurs !
Cet adorable petit module d'affichage est le meilleur moyen d'ajouter un petit écran coloré et très lumineux à tout projet. Comme l'écran utilise le protocole SPI à 4 fils pour communiquer et possède son propre tampon de trame adressable par pixel, il peut être utilisé avec tout type de microcontrôleur. Même un tout petit appareil avec peu de mémoire et peu de broches disponibles ! L'écran de 1,69 pouce comporte 280x240 pixels couleur 16 bits et est un écran IPS, ce qui permet d'obtenir une excellente qualité de couleurs jusqu'à 80 degrés hors axe dans toutes les directions. Le pilote TFT (ST7789) est très similaire au populaire ST7735, et la bibliothèque Adafruit's Arduino le supporte bien.
Notez que la façon dont ils obtiennent les coins arrondis est en supprimant des pixels. Les pixels d'angle sont toujours adressés dans la RAM, ils n'apparaissent simplement pas, ce n'est donc pas comme si vous deviez faire un mappage spécial des pixels radiaux. Traitez-le comme un écran rectangulaire.

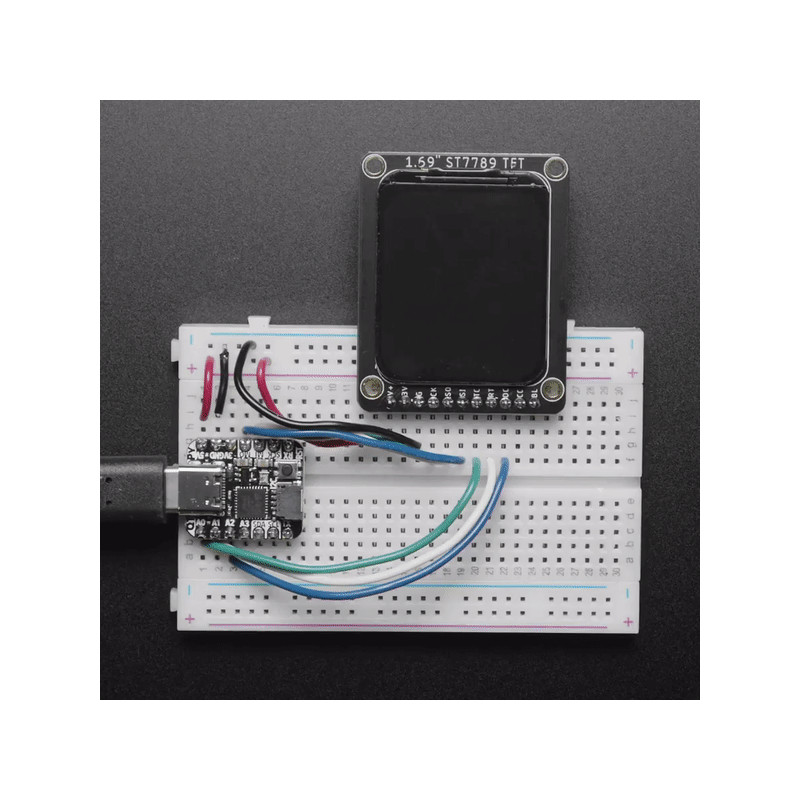

Ce breakout a l'écran TFT soudé (il utilise un connecteur flex-circuit délicat) ainsi qu'un régulateur 3.3V à très faible perte et un shifter de niveau 3/5V afin que vous puissiez l'utiliser avec une alimentation et une logique de 3.3V ou 5V. Adafruit a également eu un peu d'espace pour placer un support de carte microSD afin que vous puissiez facilement charger des bitmaps en couleur à partir d'une carte microSD formatée FAT16/FAT32. La carte microSD n'est pas incluse.
Bien sûr, ils ne se contenteraient pas de vous laisser avec une fiche technique et un "bonne chance" ! - Adafruit a écrit une bibliothèque graphique complète à code source ouvert qui peut dessiner des pixels, des lignes, des rectangles, des cercles, du texte et des bitmaps, ainsi qu'un code d'exemple et un tutoriel de câblage. Le code est écrit pour Arduino mais peut être facilement porté sur votre microcontrôleur préféré !
Ce breakout d'affichage dispose également d'un connecteur FPC standard 18 broches "EYE SPI" avec connecteur flip-top. Vous pouvez utiliser un câble FPC 18 broches à pas de 0,5 mm pour vous connecter à toutes les broches GPIO, pour les cas où vous voulez éviter la soudure.
DÉTAILS TECHNIQUES
Spécifications :
Écran LCD TFT de 1
,69 pouce
Emplacement microSD intégré
Connecteur 1x11 pour une connexion aisée
4 trous de montage de 2,5 mm dans les coins
Dimensions de l'écran TFT : 38 mm x 30 mm / 1,5" x 1,2 "
Dimensions hors tout : 45,8 mm x 36,8 mm x 5,4 mm / 1,8" x 1,4" x 0,2"
Trous de montage : 1,5" x 1.
Connecteur 2"
EYE SPI 18 broches FPC :
VIN (3 à 5V DC power)
Backlight (3~5V logique PWM optional input)
Ground
SPI Clock (3~5V logique in)
SPI MOSI (3~5V logique Microcontroller Out, Screen/SD In)
SPI MISO (3~5V logique Microcontroller In, Écran/Sortie SD)
Données/commande TFT
( entrée logique
3~5V )
Réinitialisation
TFT (entrée logique 3~5V en option)
Sélection de puce SPI TFT ( entrée
logique 3~5V )
Sélection de puce SPI carte SD (entrée logique 3~5V)
Non utilisé Non utilisé Non utilisé Non utilisé Non utilisé Non utilisé
Dimensions du produit : 45.8mm x 36,8mm x 5,4mm / 1,8" x 1,4" x 0,2"
Poids du produit : 9,9g / 0,3oz
