Attachez-vous, nous lançons dans T moins 10 secondes... Destination ? Une nouvelle planète de classe M appelée MACROPAD !
M signifie ici microcontrôleur, car ce contrôleur de clavier 3x4 est doté de la toute dernière technologie du secteur Raspberry Pi: dites bonjour au RP2040. Il s'agit d'un petit microcontrôleur rapide doté de nombreuses broches GPIO et d'une mémoire vive 64 fois supérieure à celle de l'ordinateur de guidage Apollo. Adafruit a ajouté 8 Mo de mémoire flash pour une capacité de stockage importante.

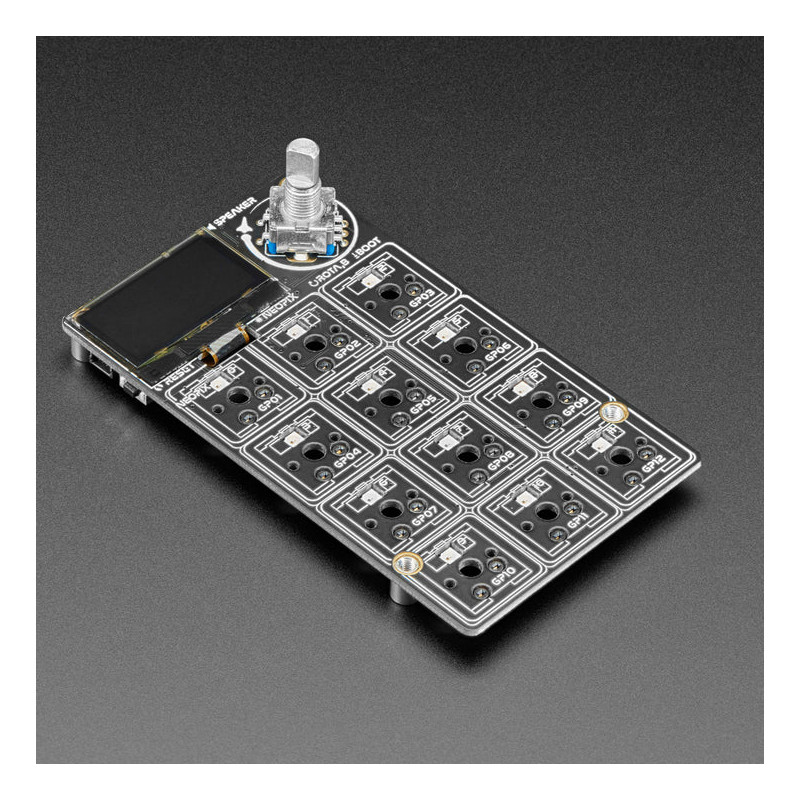

Il s'agit juste de l'assemblage du PCB MACROPAD nu ! De nombreuses personnes de la communauté des claviers mécaniques aiment personnaliser les touches et les capuchons de leurs claviers, c'est pourquoi ce produit est vendu " nu " ici. Pour l'utiliser comme un produit complet, vous devrez ajouter 12 commutateurs de touches compatibles MX et des capuchons de touches assortis.
Préparez-vous à améliorer le poste de contrôle de mission de votre bureau avec un Macropad alimenté par CircuitPython ou Arduino, doté de 12 boutons, d'un écran OLED, d'un haut-parleur et d'un encodeur rotatif. Personnalisez-le pour votre vaisseau spatial afin qu'il vous guide dans les grandes étendues de l'inconnu (ou faites-le simplement taper vos emojis préférés).
Chacune des 12 prises peut accepter un interrupteur de touche compatible Cherry MX.
Pas de soudure nécessaire, il suffit de l'enclencher ! Utilisez l'interrupteur à clé de votre choix, mais nous vous recommandons ceux dont les fentes permettent de faire ressortir les douze NeoPixels correspondants situés en dessous.
Ce vaisseau spatial est également équipé d'une OLED monochrome 128x64 pour un affichage tête haute net qui peut être utilisé dans Arduino ou CircuitPython pour afficher les cartes de clavier, les statistiques, les performances de l'ordinateur, etc. Il y a aussi un encodeur rotatif avec bouton poussoir soudé. Tournez-le ou appuyez dessus pour modifier le volume, la luminosité de l'écran ou le défilement : tout ce que vous voulez ! Un minuscule haut-parleur peut donner un retour audio ou jouer des mélodies amusantes.
Vous voulez ajouter du matériel ? Pas d'inquiétude - un port STEMMA QT sur le côté vous permet de connecter n'importe quel périphérique complémentaire I2C de la famille massive de cartes enfichables STEMMA QT / Qwiic.
Veuillez noter que la puce RP2040 ne dispose pas actuellement du support QMK - ce macropad est conçu pour être programmé en Arduino ou CircuitPython ! Si QMK ajoute finalement le RP2040 en tant que chipset supporté (pas d'ETA et aucun projet à notre connaissance), nous mettrons cette page à jour.
TL;DR ?
Raspberry Pi Puce RP2040 + 8MB de mémoire Flash - Cortex M0+ double cœur à ~130MHz avec 264KB, ou RAM. Exécute CircuitPython, Arduino, ou MicroPython avec facilité et beaucoup d'espace pour le code de développement et les fichiers
Connecteur USB C pour l'alimentation/les données - bien sûr, il peut agir comme un dispositif HID mais aussi MIDI, UART, etc.
3x4 Prises pour interrupteur de touche mécanique - accepte tous les interrupteurs compatibles Cherry MX. Une
LED NeoPixel RGB par interrupteur, sur le côté nord.
Encodeur rotatif, 20 crans par rotation, avec interrupteur sur la broche GPIO.
Le bouton poussoir est également utilisé pour entrer dans le mode bootloader lorsqu'il est maintenu enfoncé lors de la mise sous tension ou de la réinitialisation.
Écran OLED monochrome 128x64 SH1106 - Sur port SPI matériel à haute vitesse pour des mises à jour rapides
Haut-parleur/Bruiteur 8mm - Avec amplificateur de classe D et filtre RC, peut être utilisé pour produire des bips simples et des effets sonores.
Connecteur STEMMA QT - Permet d'ajouter n'importe quel capteur/écran/dispositif I2C avec des câbles plug-and-play.
Bouton de réinitialisation - Sur le côté, pour un redémarrage rapide du code
Quatre bossages de montage M3 - Pour réaliser facilement des boîtiers personnalisés
Détails techniques
Dimensions du produit : 104,0 mm x 59,5 mm x 29,0 mm
Poids du produit : 34.0g / 1.2oz
