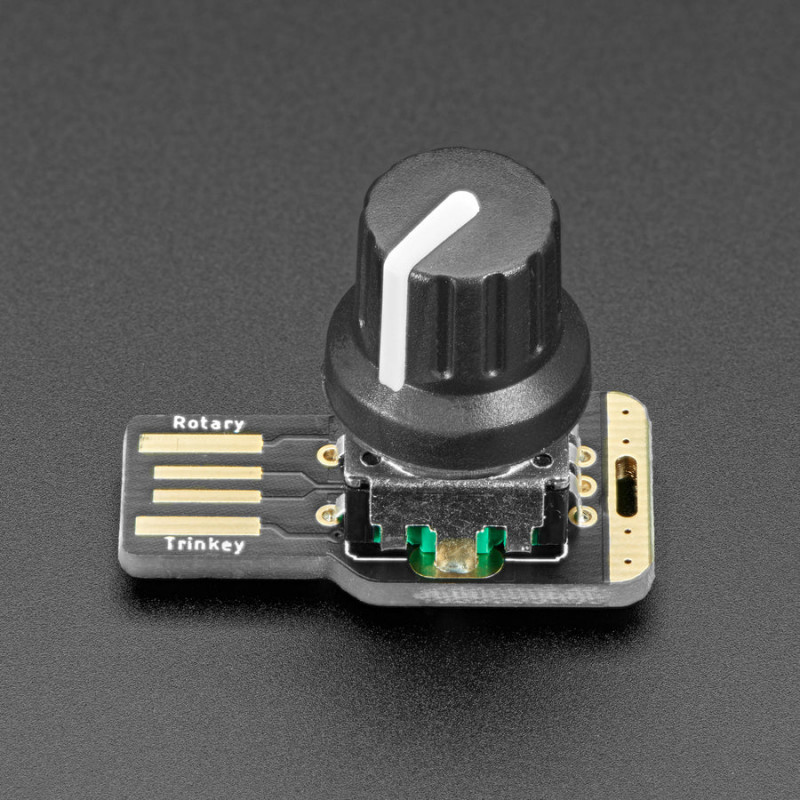

Il est moitié clé USB, moitié Adafruit Trinket, moitié encodeur rotatif... c'est le Rotary Trinkey, la carte de circuit imprimé avec un cœur Trinket M0, une lueur NeoPixel, et un corps d'encodeur rotatif.
Adafruit a été inspiré par ce projet de TodBot où un encodeur rotatif a été soudé sur un QT Py. Ils ont donc pensé : "Et si nous fabriquions quelque chose qui se branche directement sur le port USB de votre ordinateur, avec un NeoPixel de couleur entièrement programmable ? Et voilà ce qu'ils ont trouvé !
Veuillez noter que cette carte n'est PAS livrée avec un encodeur rotatif soudé - nous attendons des personnes qu'elles choisissent leur encodeur rotatif et leur bouton préférés ! Cinq points de soudure et c'est fini.
Le circuit imprimé est conçu pour se glisser dans n'importe quel port USB A d'un ordinateur ou d'un portable. Il y a un microcontrôleur ATSAMD21 à bord avec juste assez de circuits pour le satisfaire. Trois broches du microcontrôleur se connectent à un encodeur rotatif avec interrupteur à poussoir intégré. Un autre se connecte à une LED NeoPixel. Enfin, une broche peut être utilisée comme une entrée tactile capacitive. Un bouton de réinitialisation vous permet d'accéder au mode bootloader si nécessaire. C'est ça !
Les encodeurs rotatifs sont tellement amusants ! Tordez-les de cette façon, puis de cette autre. Contrairement aux potentiomètres, ils font tout le tour, et ont souvent de petits détentes pour un retour tactile. Mais si vous voulez simplement en ajouter un à votre ordinateur, vous savez que c'est un vrai casse-tête. Cette planche est conçue pour rendre la chose très facile.
Le SAMD21 peut faire tourner CircuitPython ou Arduino très bien - avec les bibliothèques existantes Rotary, NeoPixel et FreeTouch de Adafruit pour l'entrée tactile capacitive. Par le biais de la connexion USB, vous pouvez disposer d'une connectivité série, MIDI ou HID. Le Rotary Trinkey est parfait pour les sites simples projects qui utilisent une entrée utilisateur rotative et une sortie colorée sous-éclairée. Peut-être le configurerez-vous comme un bouton de volume, une molette de défilement ou un outil de macro-zoom - comme vous le souhaitez !
Nous pensons que c'est juste une adorable petite carte, petite et durable et suffisamment bon marché pour qu'elle puisse être une première carte microcontrôleur, ou une source d'inspiration pour les développeurs avancés pour faire quelque chose de simple et amusant.
ATSAMD21E18 32-bit Cortex M0+ - processeur 32 bits 48 MHz avec 256KB Flash et 32 KB RAM
Native USB supporté par tous les OS - peut être utilisé dans Arduino ou CircuitPython comme console série USB, MIDI, Keyboard/Mouse HID, même un petit lecteur de disque pour stocker des scripts Python.
Peut être utilisé avec Arduino IDE ou CircuitPython
Une seule LED NeoPixel RVB sous-éclairée
Un pavé tactile capacitif L
'empreinte de l'encodeur rotatif standard à 5 broches peut être utilisée avec tout encodeur rotatif compatible "PEC11" ou "PEC12".
Mignon et facile à porter !
DÉTAILS TECHNIQUES
Dimensions du produit : 32,4 mm x 16,5 mm x 4,0 mm / 1,3" x 0,6" x 0,2"
Poids du produit : 2,1 g / 0,1 oz
